Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Тэн для дренажа холодильной витрины: сверьте изгиб и длину
- Форма и крепление. Проверьте, повторяет ли этот ТЭН изгиб вашей старой детали и есть ли на нём монтажная пластина для поддона. Узлы крепления должны совпадать.
- Выводы и контакты. Убедитесь, что тип и расположение выводов (гибкий кабель, клемма под винт или штекер) идентичны вашему образцу.
- Оребрение (если есть). Если на старом ТЭНе установлены рёбра (для обдува), их шаг и габариты должны совпадать.
- Длина и диаметр. Сравните общую длину трубки, длину активной зоны (места, где выделяется тепло) и наружный диаметр.
- Мощность и напряжение. Сверьте номинальную мощность и напряжение, указанные в документации или на корпусе старой детали.
Приложите три фото старого ТЭНа поддона с размерами выводов
- Чёткие фото старого ТЭНа с трёх сторон (вид сверху, сбоку, торец выводов).
- Фото места установки (поддон дренажа холодильной витрины) и маркировку самой витрины, если сохранилась.
- Замеры длины (общая и активная зона), диаметра трубки, расстояния между осями крепёжных отверстий.
- Указать, есть ли на старом ТЭНе рёбра (ширина, количество, шаг).
- Если крепление не на пластине, а на резьбе, приложить эскиз или фото резьбового узла.
- Написать желаемое напряжение и мощность (если эти данные не читаются на старой детали).
Изменим длину активной зоны и мощность по вашему образцу
Мы делаем по образцу, фото или чертежу. По заказу меняем длину активной зоны и общую длину трубки, мощность и напряжение, тип и длину выводов, а также материал оболочки под среду эксплуатации. Конфигурацию крепления корректируем под ваш поддон.

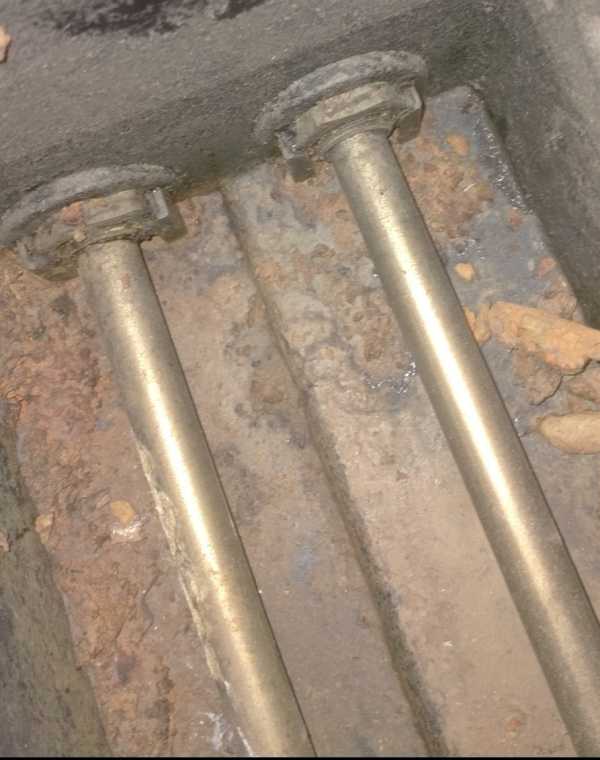

Куда ставят ТЭН для холодильной витрины
Такие нагреватели ставят в дренажный поддон холодильной камеры и сплит-системы. Нагреватель располагается на дне поддона, у сплит-систем и VRF это отдельный заводской опциональный блок.
Вопросы
У меня другое напряжение сети (например, 380 В вместо 220 В). Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и замеры старого ТЭНа.
Можно изменить длину выводов (кабеля) или поставить другие клеммы?
Да, изменим. Укажите нужную длину кабеля или тип контакта (вилка, кольцо, штекер) в заказе.
У моего старого ТЭНа рёбра, а у вас в карточке товара их нет. Вы можете поставить такой же с рёбрами?
Да, мы изготовим ТЭН с оребрением по вашему образцу. Приложите к заказу фото и размеры рёбер (шаг, ширина, количество).
Мне нужно крепление не на пластине, а на резьбе (гайка/штуцер). Это возможно?
Да, сделаем. Пришлите фото резьбового узла на старой детали и укажите диаметр резьбы.
