Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

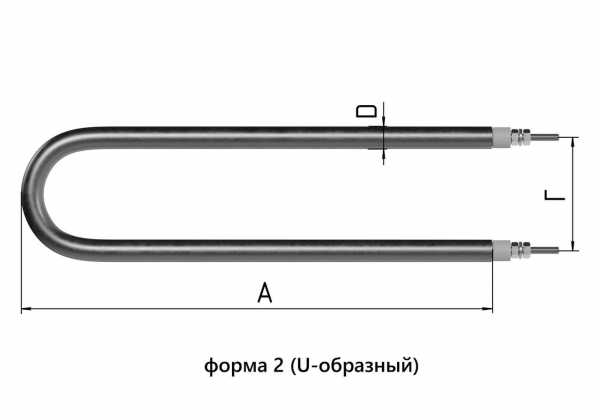

Сравните форму и размер А с вашим U-образным ТЭНом
- Форма и размеры: сравните U-образную форму, длину прямых участков (размер А) и расстояние между осями трубок (размер L).
- Способ крепления: посмотрите, есть ли на старом ТЭНе гайки на контактных стержнях, как на фото, и подходят ли они по резьбе.
- Тип выводов: на старом должны быть два контактных стержня с гайками, как у этого товара.
- Оболочка: материал старого нагревателя должен совпадать с тем, что указан в названии (например, нержавеющая сталь).
- Мощность и напряжение: сверьте эти параметры с маркировкой на старой детали или паспортом оборудования.
Для заказа пришлите фото водяного ТЭНа с рулеткой и длиной L
- Фото старого ТЭНа с линейкой или рулеткой рядом, чтобы было видно длину А и расстояние L.
- Чертеж или эскиз с проставленными размерами, если есть.
- Маркировку на корпусе старого нагревателя (буквенные коды, напряжение, мощность).
- Фото места установки и креплений, особенно если гайки или выводы нестандартные.
- Тип среды, в которой работал старый ТЭН (вода, масло, пар).
Изменим мощность и напряжение по вашему образцу или чертежу
Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину прямых участков или расстояние между трубками. Также можем изменить материал оболочки под другую среду или тип резьбы на выводах.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. Также U образные ТЭНы используются в проточных водонагревателях, где они размещаются в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах такой нагреватель закрепляется снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого нагревателя с размерами.
Подойдут ли другие гайки на выводах, если у моего оборудования другой шаг резьбы?
Да, сделаем. Укажите нужный тип резьбы или пришлите образец старой гайки.
Если мне нужно увеличить длину трубок или расстояние между ними, это возможно?
Да, мы изменим размеры по вашему чертежу. Приложите эскиз с новыми значениями.
Можно ли заменить нержавеющую сталь на другой сплав, если среда агрессивная?
Да, сделаем из другого материала. Уточните тип среды и пришлите фото старого нагревателя.
