Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение профиля вашего ТЭНа для конвейерной печи
- Сравните форму: изогнутый, прямой, П-образный или другой профиль должен совпадать с вашим образцом
- Проверьте крепление: тип фланца, резьбы или монтажных отверстий на старой детали
- Уточните расположение выводов: контактные стержни, клеммы или кабель выхода должны быть аналогичны
- Измерьте длину трубки и общую длину с выводами, включая осевые расстояния между крепежом
- Сверьте мощность, указанную на маркировке или в паспорте печи, с нашим изделием

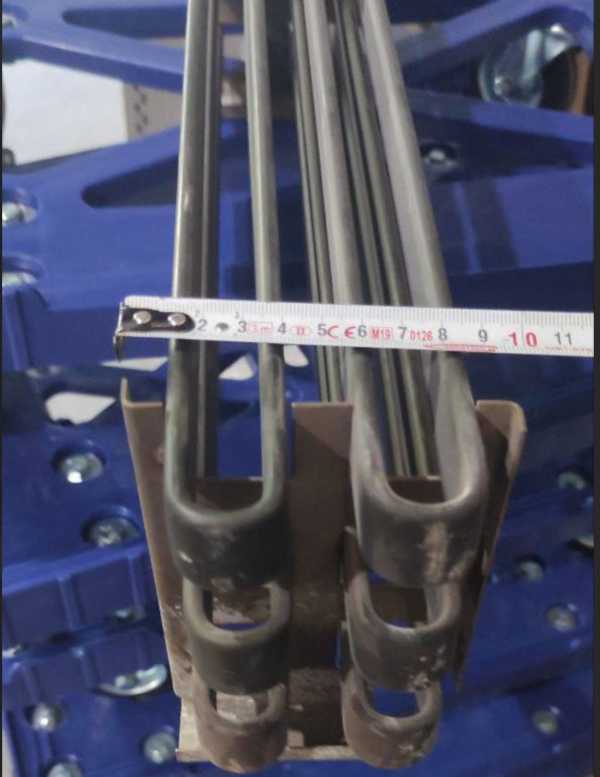

Фото старого ТЭНа промышленной печи с зоной контактов и креплений
- Фото старого ТЭНа с разных сторон, включая зону контактов и крепления
- Чертеж или эскиз с указанием габаритных размеров и расстояний между крепежными элементами
- Фото шильдика печи или маркировки, если сохранилась
- Тип подключения: однофазное или трехфазное, напряжение сети
- Условия эксплуатации: рабочая температура, наличие агрессивных сред или влажности
Изменение мощности и длины трубки ТЭНа по образцу или чертежу
Делаем по образцу, фото, чертежу. По заказу меняем мощность, длину трубки, тип крепления или материал оболочки под среду заказчика. Для изменений пришлите старую деталь или эскиз с указанием новых величин.
ТЭН для промышленной конвейерной печи: в каком оборудовании
Такие нагреватели ставят в хлебопекарных ярусных печах, где отдельный ТЭН или блок ТЭН расположен в каждой из пекарных камер яруса. Также они применяются в подовых печах для пиццы, где нагреватель находится в верхней и нижней части по периметру камеры. Кроме того, трубчатые ТЭН используются в муфельных (камерных) печах для обжига керамики, где они устанавливаются в стенках или за пределами муфеля камеры.
Вопросы
Можно ли сделать такой же ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите чертеж или фото старой детали и укажите нужное напряжение.
Подойдет ли этот нагреватель, если у меня другое крепление (фланец, резьба)?
Да, изменим крепление по вашему образцу. Пришлите фото или чертеж крепежной части.
Вы можете изготовить ТЭН с другой длиной трубки под мой конвейер?
Да, сделаем по вашим размерам. Приложите эскиз с требуемой длиной и расстояниями между выводами.
Нужен материал корпуса для работы в агрессивной среде, сделаете?
Да, подберем материал по вашим условиям. Укажите среду и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
