Как снять размеры: замеряем диаметр, ширину и смотрим на выводы
Для заказа хомутового нагревателя нужно три замера. Первый - внутренний диаметр: измеряйте по цилиндру или соплу, на который надеваете хомут. Диаметр должен быть 25 - 500 мм (у производителей встречается шире, до 1000 мм, но стандартный ряд такой). Второй - ширина кольца: от 15 мм и выше, стандартный шаг 20 - 150 мм. Третий - расположение выводов: где они выходят из корпуса, в одну сторону или в разные, какой зазор нужен для подключения.
- Очистите посадочную поверхность от нагара и старой слюды.
- Штангенциркулем замерьте диаметр цилиндра в трёх точках - возьмите среднее.
- Замерьте ширину посадочного места на цилиндре.
- Отметьте, где удобнее вывести провода: слева, справа, сверху.
Внутренний диаметр хомута должен совпадать с наружным диаметром цилиндра - разница не более 0,5 мм.
Отверстие под термопару и вырезы под крепёж
В хомутовом нагревателе можно сделать сквозное отверстие под термопару или паз - это стандартная опция у производителей. Отверстие располагается в корпусе и изоляции, не затрагивая нихромовую ленту. Диаметр отверстия обычно 6 - 8 мм, но бывает и другой размер.
Вырезы под крепёж или обогрев фланцев делают по чертежу. Если на цилиндре есть болты, направляющие или другие выступающие детали, в корпусе хомута вырезают паз нужной формы. Делаем по чертежу, эскизу, образцу - без дополнительной платы за нестандарт.
По заказу меняем расположение выводов, делаем отверстие под термопару с любой стороны.
Какой размер нужен для хомута
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик
Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоМиканит или керамика: выбираем по температуре
Для этого кольца два типа изоляции - выбор зависит только от рабочей температуры цилиндра.
Миканит (слюда)
- Рабочая температура: до 350°C
- Допустимая удельная мощность: до 4 - 4,5 Вт/см²
- Греет только контактом - плотная посадка обязательна
- Стандарт для большинства экструдеров и ТПА

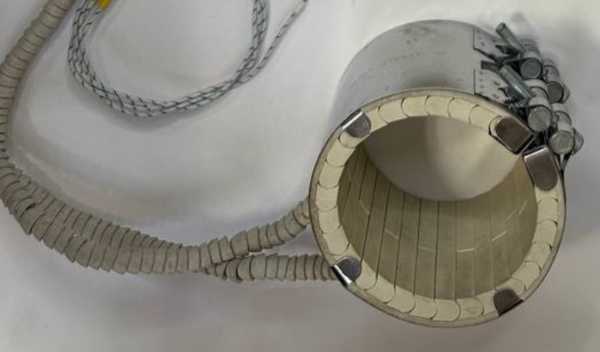

Керамика
- Рабочая температура: до 600°C
- Допустимая удельная мощность: до 8,0 Вт/см²
- Греет контактом и излучением - менее критична к зазору
- Для высокотемпературных процессов (свыше 400°C)
У производителей миканит считается основным материалом до 350°C. Керамику ставят, когда нужен запас по температуре или более высокая удельная мощность на той же площади.
350°C - предел для миканита. 600°C - предел для керамики. Выше - только специальные исполнения.
Что указать в заявке
Для точного изготовления хомутового нагревателя достаточно пяти пунктов. Делаем по чертежу, эскизу, образцу - если параметры не вписываются в стандарт.
- Внутренний диаметр (мм). Пример: 180 мм.
- Ширина (мм). Пример: 60 мм.
- Мощность (кВт) и напряжение (В). Пример: 1,5 кВт, 220 В.
- Материал изоляции: миканит или керамика.
- Особенности: отверстие под термопару (диаметр), вырезы, расположение выводов.
Пример маркировки у производителей: ХНм 180*60;1,5*220 - хомутовый миканитовый, диаметр 180 мм, ширина 60 мм, мощность 1,5 кВт, напряжение 220 В.
Где применяют хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где их закрепляют снаружи на цилиндре экструдера. В маслонагревателях баков силовых трансформаторов хомутовый нагреватель устанавливается снаружи на баке. Также нагреватели этого типа используются в оборудовании для нефтепродуктов в малых ёмкостях и арматуре, где монтируются снаружи на корпусе ёмкости или трубопровода.
Вопросы
Можно ли сделать хомут с отверстием под термопару?
Да, сквозное отверстие или паз под термопару делается в корпусе и изоляции. Указывайте диаметр и место в заявке.
Можно ли заказать разъёмный нагреватель из двух половин?
Да, разъёмное исполнение (ПХНм) заказывают, когда нет возможности надеть цельное кольцо на цилиндр. Две половины стягиваются винтами.
Можно ли сделать хомут шире или уже стандартного?
По заказу меняем ширину от 15 мм. Верхняя граница - до 300 мм у производителей, но возможна и больше под конкретную задачу.
Сколько прослужит хомут, если цилиндр перегрет выше 400°C?
Миканитовая изоляция при температуре выше 400°C разрушается за 50 - 100 часов. Для постоянной работы выше 350°C выбирайте керамическое исполнение.
