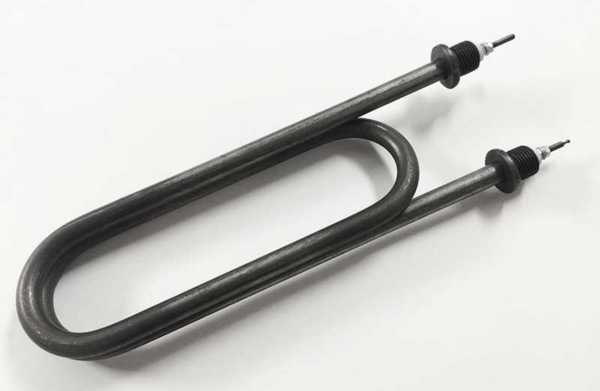

ТЭН-120A13: читаем длину, нагрузку и код среды
В маркировке 120 соответствует длине 1200 мм, A обозначает длину контактного стержня в заделке 40 мм, 13 указывает диаметр оболочки. Активная длина по расчёту составляет 1120 мм.
Обозначение 5,0P220 указывает мощность 5 кВт, код среды P и напряжение 220 В. Нагрузка составляет 10,93 Вт/см² на площади 457 см². Окончание -12 сохраняем как часть маркировки, его значение по имеющимся данным не расшифровываем.
Код P указывает на воду или слабый раствор щелочей, pH 7–9.
Что можно изменить, сохранив активную длину 1120 мм
По заказу меняем исполнение по чертежу, эскизу или образцу. При той же активной длине можно обсудить форму гиба, присоединение и электрические параметры, если они соответствуют условиям работы.
- Для подбора укажите рабочую среду и параметры подключения.
- Для повторения исполнения приложите чертёж, эскиз или образец.
Код P и оболочка: почему важна рабочая среда
Для кода P рекомендуемая таблицей ГОСТ оболочка - углеродистая сталь. При другой среде меняются требования к материалу и допустимой нагрузке: например, для масел и жиров код Z связан с углеродистой сталью и пределом 3,0 Вт/см², а для слабых кислот код J - с нержавеющей жаростойкой сталью и пределом 15,0 Вт/см².
Код среды выбирают по фактической жидкости или газу, а не только по модели электрокотла.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 27 %.
10,93 Вт/см² ниже предела для среды P
Для воды и слабых растворов щелочей с кодом P предел по ГОСТ составляет 15,0 Вт/см². Расчётная нагрузка ТЭН ниже этого значения, превышения предела нет.
Что прислать для подбора
- Маркировку ТЭНа и данные электрокотла.
- Описание рабочей среды и условий нагрева.
- Чертёж, эскиз или образец, если нужно повторить исполнение или изменить его.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудование, где требуется нагрев воды в закрытом баке. В накопительных водонагревателях (бойлерах) элемент устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях нагреватель размещают в небольшой цилиндрической камере внутри корпуса, на пути потока воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать с другой резьбой штуцера?
Укажите требуемое присоединение в чертеже или эскизе. Делаем по чертежу, эскизу, образцу.
Что будет, если нагрузка выше предела для среды?
Работа выше предела может привести к перегреву оболочки и сокращению ресурса ТЭНа. Нагрузку подбирают с учётом среды.
Какая длина контактного стержня бывает?
В ГОСТ указаны варианты длины в заделке: 40, 65, 100, 125, 160, 250, 400 и 630 мм. В этой маркировке код A соответствует 40 мм.
Можно ли изменить форму гиба?
По заказу меняем форму гиба. Для оценки приложите чертёж, эскиз или образец.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
