Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить, что это ваш ТЭН

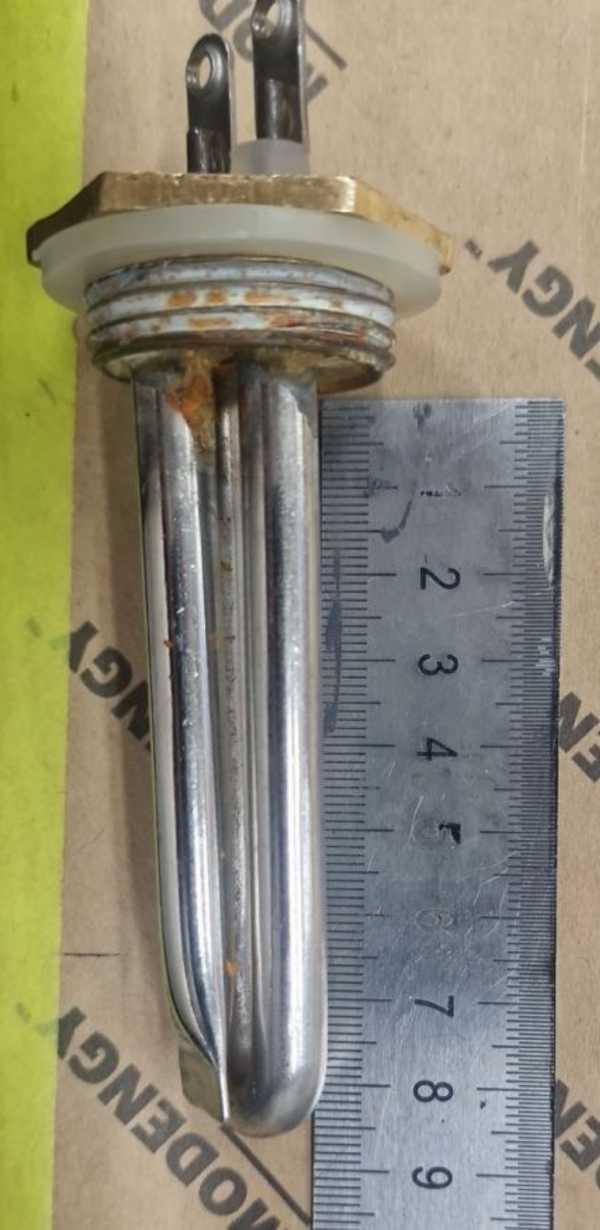

- Сравните форму трубок: этот блок представляет собой несколько U-образных нагревателей на общем основании. Ваша деталь должна иметь такую же геометрию.
- Проверьте крепление: здесь резьбовой латунный фланец с прокладкой. Совпадает ли резьба и диаметр фланца на вашей старой детали?
- Посмотрите на выводы: две плоские клеммы с отверстиями под винт. Такое же расположение и тип контактов должно быть у вас.
- Уточните общую длину трубок и расстояние между осями. Снимите эти размеры со своей детали.
- Сверьте мощность и напряжение. Эти параметры указаны в маркировке на корпусе вашего старого нагревателя.
Что нам нужно для изготовления такого блока
- Фото вашей детали с разных сторон (общий вид, крепление, выводы).
- Чертеж или эскиз с размерами: общая длина, расстояние между трубками, диаметр фланца, шаг резьбы.
- Маркировка с корпуса старого ТЭНа (мощность, напряжение, любые буквенные коды).
- Укажите тип оборудования, куда ставится деталь (модель котла, бойлера).
- Если есть повреждения или следы коррозии, как на фото, сообщите об этом. Мы делаем по вашему образцу.
Нужен не такой же, а с изменениями
Мы изготавливаем детали по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубок, тип крепления и материал под вашу среду. Пришлите техническое задание или старый образец с пометками, что именно нужно изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокотлах отопления, промышленных электроводонагревателях и бойлерах ГВС для котельных. В каждом из этих устройств блок ТЭН вкручен в бак через резьбовой фланец или штуцер.
Вопросы
Мне нужно другое напряжение (например, 220 В вместо 380 В). Вы сделаете?
Да, сделаем. Пришлите старое изделие с пометкой желаемого напряжения или напишите его в заказе.
У меня другое крепление, не резьбовой фланец. Вы сможете сделать под мое крепление?
Да, сделаем под ваше крепление. Приложите к заказу фото или чертеж посадочного места.
Мне нужна другая длина трубок, на 5 см короче. Это возможно?
Да, сделаем с нужной длиной. Укажите точный размер в заказе или приложите эскиз.
В моей системе не вода, а масло. Вы сделаете ТЭН из другого материала?
Да, сделаем из материала, подходящего для вашей среды. Сообщите тип жидкости и рабочую температуру.
