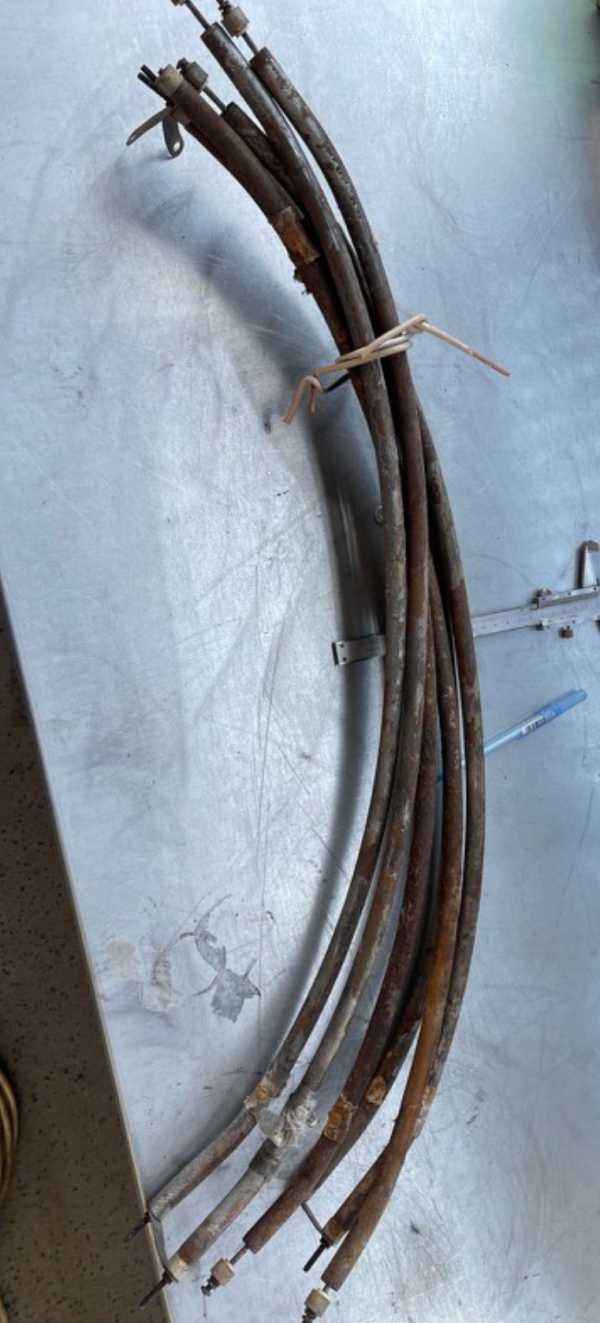

Тэн 500 ВТ, длина 810 мм, радиус погиба ТЭНа 520 мм

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	в этом товаре 810 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн 500 ВТ, длина 810 мм, радиус погиба ТЭНа 520 мм» можно взять три параметра: мощность 0,5 кВт, длина 810 мм (скорее всего, развёрнутая длина трубки до гибки) и радиус погиба 520 мм. Этого достаточно, чтобы понять общий размер, но не хватает данных для точного изготовления.

Инженерная заметка

Без маркировки нельзя определить диаметр оболочки, длину холодных зон (контактных стержней), напряжение и материал оболочки - эти параметры задаются по чертежу или образцу.

Чего нет в названии:

Диаметр трубки (у производителей от 6,5 до 16 мм по ГОСТ 13268-88)
Длина контактных стержней в заделке (холодные зоны)
Напряжение (по ГОСТ ряды: 12, 24, 36, 42, 48, 60, 127, 220, 380 В)
Среда нагрева (вода, воздух, масло - от неё зависит материал оболочки)
Форма после гибки (радиус 520 мм - только один изгиб, а нужна вся траектория)

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Если старый ТЭН без маркировки, восстановите его геометрию по шагам.

Измерьте развёрнутую длину - полностью выпрямите трубку (или сложите все прямые участки и дуги по осевой линии). Допуск по ГОСТ: до 1000 мм - ±2% (но не более 12 мм).
Замерьте холодные зоны - расстояние от конца контактного стержня до начала активной части (там, где начинается нагрев). У производителей стандартные длины: 40, 65, 100, 125, 160, 250, 400, 630 мм.
Снимите форму после гибки - на листе бумаги обведите контур трубки или сделайте фото с линейкой рядом. Важно: конец контактного стержня должен находиться на прямом участке, не ближе 20 мм от начала изгиба.

Развёрнутая длина по ГОСТ - от 250 до 6300 мм, допуск ±2% для длин до 1000 мм.

Среда и материал оболочки: вода, воздух, масло

Среда нагрева определяет, из какого металла делать оболочку и какую мощность можно снять с поверхности. У производителей для каждой среды свой буквенный код по ГОСТ 13268-88.

Вода и слабые растворы (pH 5 - 9) - код X, материал медь/латунь, предельная мощность до 9 Вт/см².
Воздух спокойный до 450°C - код S, углеродистая сталь, до 2,2 Вт/см².
Масла и жиры - код Z, углеродистая сталь, до 3,0 Вт/см².
Другие среды (щёлочи, кислоты, литейные формы) - отдельные коды и материалы.

Важно

Если поставить ТЭН для воды в масло или наоборот, он быстро выйдет из строя из-за перегрева или коррозии. Без указания среды мы не можем выбрать материал оболочки.

Форма и гибка: как передать форму и радиус

Радиус погиба 520 мм - это радиус дуги по оси трубки. Но форма ТЭН может быть сложнее: П-образная, М-образная, кольцевая. Для точного повторения нужно передать всю траекторию, а не только один радиус.

Что нужно прислать:

Эскиз с размерами всех прямых участков и радиусов (от оси до оси)
Фото старого ТЭН с линейкой или рулеткой
Если форма плоская - указать, в какой плоскости сделан изгиб

Инженерная заметка

Делаем по чертежу, эскизу, образцу. Если есть только название «радиус 520 мм», уточните, сколько изгибов и где они расположены.

Что прислать

Для заказа ТЭН без маркировки достаточно прислать:

Фото старого нагревателя с линейкой вдоль трубки
Эскиз с размерами: развёрнутая длина, холодные зоны, диаметр, радиусы и углы изгибов
Данные о среде (вода, воздух, масло - или код среды по ГОСТ)
Напряжение сети (220 В, 380 В и т.д.)

Если ничего не сохранилось - можно измерить по месту установки: глубину погружения, расстояние между крепёжными отверстиями, доступное пространство для гибки.

Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, напряжение, длину холодных зон.

Где применяют такие нагреватели

Такие нагреватели ставят в парогенераторах и гладильных системах, в бойлере парогенератора. Также их устанавливают в накопительных водонагревателях, в баке через боковой или нижний фланец. Кроме того, нагреватели используются в стиральных машинах, закреплёнными снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли другую резьбу штуцера?

Да, по заказу меняем тип и размер резьбы - укажите нужную в эскизе или образце.

Можно ли поставить в другую среду?

Можно, но тогда меняется материал оболочки и предельная мощность. Пришлите среду (вода, воздух, масло) - подберём оболочку по ГОСТ.

Можно ли на другое напряжение?

Да, по заказу пересчитываем спираль под любое напряжение из ряда ГОСТ (12 - 380 В). Укажите напряжение в заказе.

Можно ли сделать по старому образцу без маркировки?

Делаем по чертежу, эскизу, образцу. Пришлите фото с размерами или сам образец - восстановим геометрию и параметры.
