Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте форму корпуса ТЭНа для питьевой воды со старой деталью
- Форма корпуса: полностью повторите изгибы старой детали, включая радиусы и углы.
- Тип крепления: укажите, есть ли резьба на конце или приварная пластина, и её шаг/отверстия.
- Выводы контактов: проверьте количество, расположение (с одного или двух торцов) и длину выступающих штырей.
- Длина трубки по прямой (без учёта выводов) и общая длина с контактами.
- Мощность и напряжение, указанные на старой детали или в документации.
Приложите линейку к трубке старого нагревателя на фото для замера
- Фото старого ТЭНа с линейкой или рулеткой вдоль трубки.
- Чёткий снимок шильдика или маркировки на корпусе, где видны Вт, В, тип.
- Модель и марку оборудования, в котором стоял нагреватель (бойлер, колонка, накопитель).
- Замер диаметра трубки (штангенциркулем, не рулеткой).
- Фото крепёжного фланца или резьбовой части крупным планом.
- Если есть чертёж или эскиз с размерами, приложите его.
Изменим длину, мощность или напряжение под ваши параметры
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение контактов, а также материал оболочки под вашу среду. Пришлите старую деталь или её размеры, и мы изготовим с нужными изменениями.

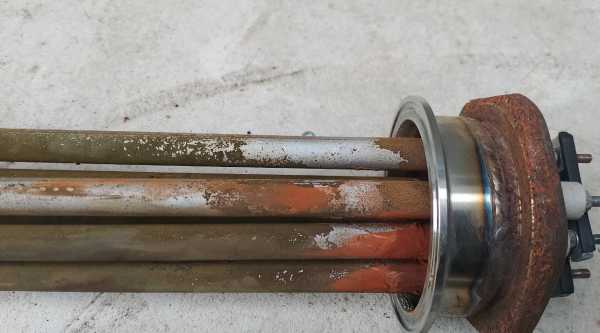

Применение: ТЭН для нагрева питьевой воды
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах, посудомоечных машинах и судовых опреснителях. В накопительном водонагревателе нагреватель находится в баке, в проточном - в цилиндрической камере нагрева, в стиральной машине закреплён снизу бака, в посудомоечной машине встроен в проточную часть циркуляционной помпы, а в судовом опреснителе установлен в камере нагрева дистиллятора.
Вопросы
Можно ли сделать такой же ТЭН, но на 220 В, если старый был на 380 В?
Да, сделаем. Пришлите фото старого и укажите нужное напряжение.
Подойдёт ли этот нагреватель, если у моего оборудования другое крепление (например, не резьба, а приварной фланец)?
Да, изменим тип крепления под ваш фланец. Приложите его фото с размерами.
Нужна большая длина трубки, чем у оригинала. Вы можете увеличить?
Да, сделаем с вашей длиной. Пришлите желаемый размер и фото места установки.
Мне нужно, чтобы ТЭН работал не в питьевой воде, а в технической жидкости с примесями. Материал оболочки можно сменить?
Да, подберём другой материал. Укажите среду и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
