Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что скрыто в названии ТЭН и почему этого мало

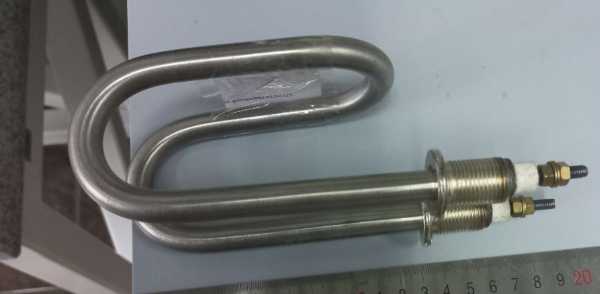

В названии есть тип «трубчатый электронагреватель», принадлежность к дистиллятору АДЭа-4-СЗМО, напряжение 220 В и мощность 1,5 кВт. Этого достаточно, чтобы рассчитать ток 6,82 А и сопротивление рабочего режима 32,3 Ом. Но для изготовления не хватает главного: геометрических размеров, формы, материала оболочки и способа крепления. По названию нельзя определить диаметр трубки, развернутую длину, длину контактных стержней и радиусы изгиба.
Для запуска производства нужны чертеж или образец. Без них даже точные электрические параметры не позволяют изготовить физический ТЭН.
В каталогах у производителей маркировка обычно содержит код среды, диаметр, длины и код контактного стержня. Здесь такого кода нет.
Среда, материал и тепловая нагрузка
Среда определяет, какой материал оболочки можно использовать и какую удельную мощность на квадратный сантиметр поверхности допустимо заложить. По ГОСТ у производителей для воды и слабых кислот применяют нержавеющую жаростойкую сталь с предельной удельной мощностью 15,0 Вт/см². Для воды со слабыми щелочами используется углеродистая сталь. Для воздуха спокойного до 450 °C допустимо лишь 2,2 Вт/см², поэтому воздушные ТЭН часто делают оребрёнными. Для масел и жиров предел 3,0 Вт/см².
- В названии этого ТЭН нет кода среды, поэтому материал оболочки не определён.
- Дистиллятор обычно работает с водой или паром, но это не заменяет указания среды в заказе.
- Мощность 1,5 кВт при неизвестной площади активной части не говорит о тепловой нагрузке на поверхность.
Нельзя ставить ТЭН, рассчитанный на одну среду, в другую без пересчёта удельной мощности. Это может привести к перегреву спирали и быстрому выходу из строя.
Для воды предел 15,0 Вт/см², для масла 3,0 Вт/см². Разница в пять раз.
Гибка, форма и как передать геометрию
Форма ТЭН для дистиллятора обычно повторяет контур ёмкости. Радиусы изгиба и положение контактных стержней должны быть указаны на эскизе. По ГОСТ контактный стержень должен начинаться не ближе 20 мм от начала изгиба для трубки диаметром 10,0/13,0/16,0 мм, а для трубок 6,5 - 9,5 мм это расстояние 10 мм.
Если есть старый ТЭН, его можно отправить как образец: мы снимем размеры, форму и резьбовые соединения. Если образца нет, подойдёт чертёж с указанием радиусов всех изгибов, расстояния между осями и длины прямых участков.
- Обозначьте диаметр оболочки, если он известен, или укажите посадочное место.
- Проставьте все габаритные размеры: длину всей развёртки, ширину, расстояния до штуцера.
- Укажите радиусы изгиба, если они критичны для монтажа.
Делаем по чертежу, эскизу, образцу. По заказу меняем форму, длину и радиусы.
Проверка мультиметром: ищем 32,3 Ом
Сопротивление ТЭН в рабочем режиме при температуре нагрева составит 32,3 Ом. При проверке мультиметром в холодном состоянии показания будут ниже, потому что большинство сплавов при нагреве увеличивают сопротивление. Ориентироваться нужно на исправность цепи: мультиметр должен показать не обрыв и не короткое замыкание, а некоторое конечное значение в районе 32,3 Ом (в холодном виде возможно меньше).
Второй важный замер: сопротивление изоляции между контактным стержнем и оболочкой. По ГОСТ оно должно быть не менее 0,5 МОм, при заводской проверке нормой является 50 МОм. Если изоляция пробита, мультиметр покажет малое сопротивление или короткое замыкание на корпус.
Не измеряйте сопротивление изоляции обычным мультиметром в режиме прозвонки: этого может быть недостаточно для уверенного определения утечки. Используйте мегаомметр или режим высокого сопротивления с пределом от 2 МОм.
Главная цифра раздела: 32,3 Ом это сопротивление рабочего режима, а не холодного.
Что прислать, чтобы получить рабочий ТЭН
Для изготовления нужен один из вариантов:
- Чертёж с размерами, диаметром, формой, радиусами изгиба и резьбой.
- Эскиз от руки с проставленными главными расстояниями.
- Старый образец ТЭН без маркировки. По нему можно снять все параметры.
Дополнительно укажите среду, в которой будет работать нагреватель, и желаемый материал оболочки. Если среда не указана, мы предложим материал по умолчанию, но это может не подойти для вашей задачи.
По заказу меняем материал оболочки, резьбу штуцера и длину контактных стержней.
Где применяют такие нагреватели
Такой нагреватель ставят в судовой опреснитель (дистиллятор питьевой воды). Он находится в камере нагрева дистиллятора, где исходная вода доводится до испарения.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду?
Это зависит от материала оболочки и удельной мощности. У производителей для каждой среды свои допустимые нагрузки, поэтому нужно уточнить среду и параметры при заказе.
Можно ли сделать в нержавеющей оболочке?
Да, по заказу меняем материал оболочки на нержавеющую сталь, если это допустимо для вашей среды и мощности.
Можно ли изготовить по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. По образцу снимем все размеры, форму и резьбовые соединения.
Можно ли изменить резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Укажите тип и размер резьбы.
