Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 750 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 750 Вт; можно меньше или больше, примерно от 450 Вт до 1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

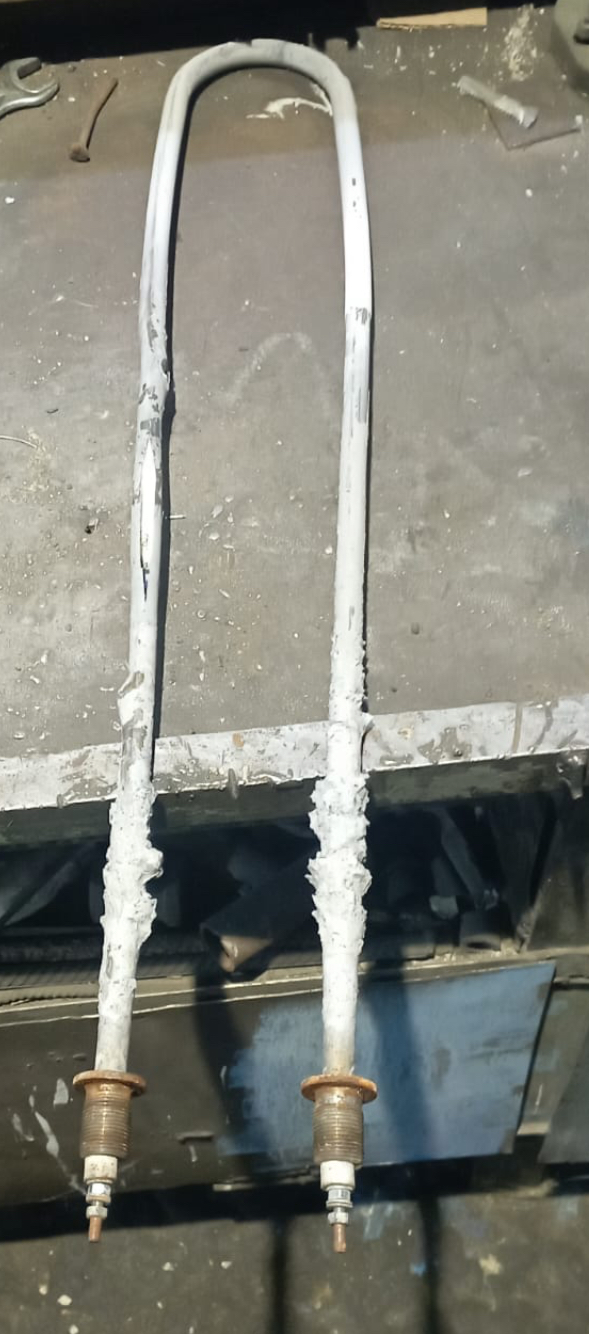

ТЭН 220 В, 0,75 кВт: какие размеры указаны
В названии указаны U-образная форма, длина 750 мм, диаметр 12,5–13 мм и оболочка из нержавеющей стали. Не уточнено, как измерена длина и каковы геометрия изгиба и расположение выводов.
Для изготовления также нужны данные о креплении и подключении. Делаем по чертежу, эскизу, образцу.
Нержавеющая оболочка: сначала определите среду
ТЭН обозначен как водяной. Но одной маркировки «нержавеющая сталь» недостаточно, чтобы подтвердить совместимость с любой водой: важны состав среды и условия работы.
В каталогах производителей материал оболочки выбирают с учётом нагреваемой среды. Для воздуха или масла пригодность этого исполнения нужно уточнить отдельно.
Смена среды с воды на воздух или масло требует проверки конструкции и условий работы.
Мультиметр: ориентир для проверки спирали
Ожидаемое сопротивление спирали в рабочем режиме: 64,5 Ом.
- Отключите ТЭН от сети.
- Установите мультиметр в режим измерения сопротивления.
- Измерьте сопротивление между контактными выводами и сравните результат с расчётным.
Это измерение не заменяет проверку изоляции относительно оболочки.
Подключение: 220 В и ток 3,41 А
ТЭН рассчитан на напряжение 220 В. Расчётный ток составляет 3,41 А.
Не подключайте ТЭН к другому напряжению без согласования исполнения. Подключение выполняйте при отключённом питании, с защитой, соответствующей условиям установки.
Что прислать для уточнения исполнения
- Чертёж, эскиз или образец с размерами и геометрией изгиба.
- Как измерена длина 750 мм, где расположены выводы и как ТЭН крепится.
- Описание среды: вода, воздух или масло; для воды и масла укажите состав, если он известен.
- Требуемые напряжение и мощность, если они должны отличаться от указанных.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в бак через боковой или нижний фланец, а также в проточных водонагревателях, где размещаются внутри цилиндрической камеры нагрева на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН на другое напряжение?
По заказу меняем электрические параметры. Укажите требуемые напряжение и мощность.
Можно ли сделать другую резьбу штуцера?
В названии резьба не указана, поэтому пришлите чертёж или эскиз узла крепления. По заказу меняем исполнение по согласованным данным.
Можно ли сделать из нержавейки?
В названии этого ТЭН указана оболочка из нержавеющей стали. Марка стали не уточнена.
Можно ли поставить ТЭН в другую среду?
Не обязательно: пригодность для воздуха или масла нужно проверить по условиям работы и конструкции. Пришлите описание среды и способ установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
