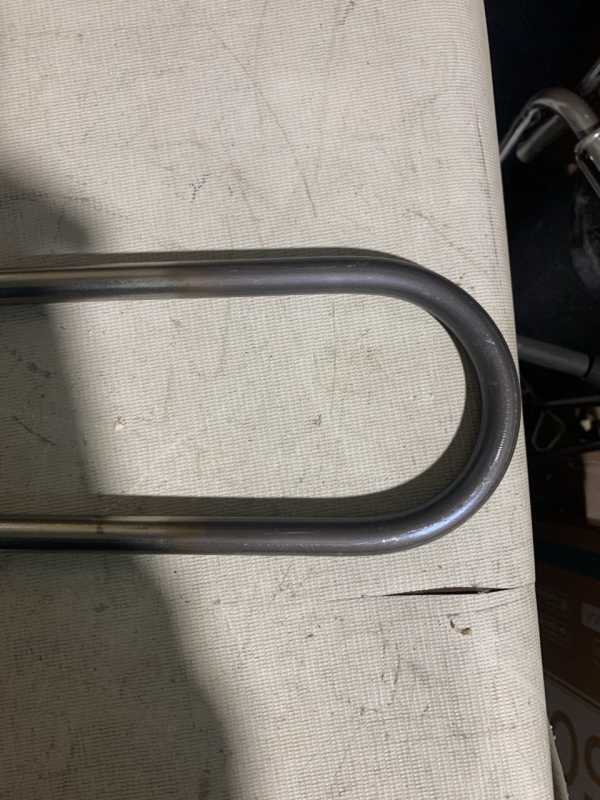

Маркировка ТЭН: 1920 мм активной длины
В обозначении «200» указывает на развёрнутую длину 2000 мм, «А» задаёт длину контактного стержня в заделке, «13» обозначает диаметр оболочки, «2,0» это мощность в кВт. Расчётная активная длина составляет 1920 мм.
- «Т» это код нагреваемой среды.
- «220» обозначает напряжение, 220 В.
- Значение «Ф-2 МО-100» без чертежа или расшифровки изготовителя трактовать не следует.
В расчёте для этой модели указана удельная нагрузка 2,55 Вт/см² на площади 784 см².
Код Т и материал оболочки
В таблице ГОСТ код Т относится к спокойному воздуху и газам при температуре выше 450 °C. Для этого кода в таблице указан рекомендуемый материал оболочки: нержавеющая жаропрочная сталь, предельная удельная нагрузка 5,0 Вт/см². Это сведения о типе ТЭН, а не подтверждение материала конкретного экземпляра.
Для другой среды нужно заново выбирать код и материал оболочки: соответствие нагрузке и условиям теплоотдачи влияет на нагрев и срок службы ТЭН.
Код Т не следует считать универсальным для жидкостей, масел или движущегося воздуха.
Проверка мультиметром: 24,2 Ом
Перед проверкой отключите ТЭН от сети. Измерьте сопротивление между контактными выводами: расчётное значение в рабочем режиме составляет 24,2 Ом.
Показание мультиметра может отличаться от расчётного. Проверка сопротивления между выводом и оболочкой обычным мультиметром не заменяет отдельную проверку сопротивления изоляции.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 49 %.
Что изменить по заказу при той же длине
При сохранении активной длины 1920 мм делаем по чертежу, эскизу или образцу. По заказу меняем форму гиба, материал оболочки и исполнение присоединения, если это предусмотрено конструкцией.
Для согласования укажите среду и условия работы: они влияют на выбор кода и допустимую нагрузку.
Что прислать для подбора исполнения
Пришлите чертёж, эскиз или образец. Также укажите нагреваемую среду, напряжение и требуемую форму гиба; если нужен штуцер, приложите его параметры к чертежу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через фланец или резьбовую втулку, а также в стиральных и посудомоечных машинах. В стиральных машинах элемент закреплён снизу бака через резиновую манжету, в посудомоечных - встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли заказать другую форму гиба?
Да, форму гиба можно согласовать по чертежу, эскизу или образцу. Укажите активную длину и условия установки.
Можно ли сделать с другой резьбой штуцера?
Если штуцер предусмотрен конструкцией, исполнение резьбы можно задать в заказе. Пришлите чертёж с нужными параметрами.
Что будет, если нагрузка выше предела?
Превышение предела для выбранного кода среды может привести к перегреву оболочки и выходу ТЭН из строя. Нужное исполнение следует подбирать под среду и условия теплоотдачи.
Можно ли заказать нержавеющую оболочку?
Для кода Т в таблице ГОСТ указана нержавеющая жаропрочная сталь. Материал конкретного исполнения согласуют при оформлении заказа.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
