Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка формы и изгибов с вашим ТЭНом VTO Basic
- Сравните общую форму и геометрию корпуса, особенно изгибы, если они есть.
- Проверьте тип крепления и посадочные размеры именно на старом ТЭНе.
- Сопоставьте расположение и длину выводных контактов (штекеры, клеммы или провода).
- Уточните расстояние между осями крепления или по центрам изгибов, если деталь не прямая.
- Сверьте маркировку на корпусе старой детали с надписью «VTO Basic» или указанными на ней параметрами.

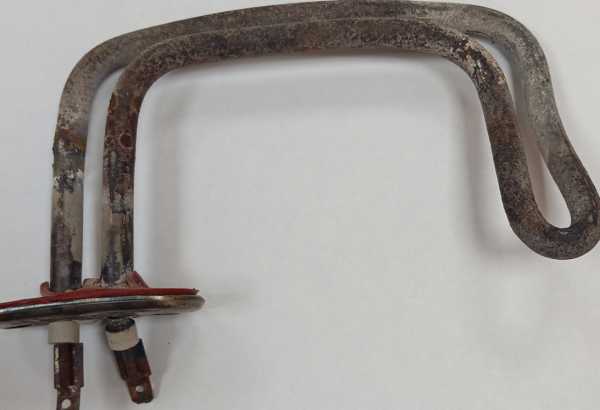

Пришлите фото старого нагревателя с линейкой для VTO Basic
- Фото старого ТЭНа с линейкой (чтобы были видны длина, форма, изгибы).
- Фото места установки в парогенераторе или утюге (как именно крепится).
- Модель парогенератора VTO Basic с шильдика оборудования.
- Если есть остатки маркировки на корпусе нагревателя - сфотографировать чётко.
- Указать рабочее напряжение и мощность, если они известны (обычно есть на корпусе).
Изменение длины или мощности ТЭНа парогенератора Basic
Мы делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, напряжение, тип и длину выводов, материал оболочки под конкретную среду (вода, пар, масло). Форму и крепление можем скорректировать под ваше посадочное место.
Применение: ТЭН для Парогенератор с утюгом VTO Basic
Такие нагреватели ставят в парогенераторы и гладильные системы. В этом оборудовании трубчатый ТЭН находится в отдельном бойлере парогенератора, который представляет собой ёмкость для воды, соединённую шлангом с утюгом. Также нагреватели этого типа используются в парогенераторах для хаммама и бани, где устанавливаются как погружные элементы в баке. Кроме того, они применяются в промышленных и канальных увлажнителях воздуха, где работают как погружной трубчатый нагреватель в баке с водой внутри корпуса увлажнителя.
Вопросы
Можно ли заказать ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.
Подойдёт ли этот нагреватель, если у меня другое крепление и расстояние между отверстиями?
Мы можем изменить крепление и посадочные размеры по вашему образцу или чертежу. Приложите фото или эскиз.
Нужен ТЭН с большей или меньшей длиной трубки, чем в стандарте.
Да, сделаем. Укажите нужную длину или пришлите старую деталь для замера.
Могу ли я заказать этот ТЭН из другого материала, чтобы работал в агрессивной среде?
Да, изменим материал оболочки под вашу среду. Приложите фото детали и опишите условия работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
