Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните витки, шаг и диаметр вашей спирали
- Сравните форму спирали: количество витков, шаг (расстояние между витками) и общий диаметр спирали.
- Проверьте тип и расположение выводов (контактов): их количество, направление (вдоль оси или перпендикулярно) и способ крепления (под винт, под гайку, под клемму).
- Измерьте полную длину спирали в растянутом виде от одного вывода до другого.
- Уточните номинальное напряжение и мощность, указанные на старой детали или в документации к оборудованию.
- Сверьте расстояние между центрами концевых частей (если выводы расположены на концах) или между точками крепления.
Приложите фото старого ТЭНа с выводами и креплениями
- Фото старой детали в нескольких ракурсах: общий вид, крупно на выводы, на места крепления.

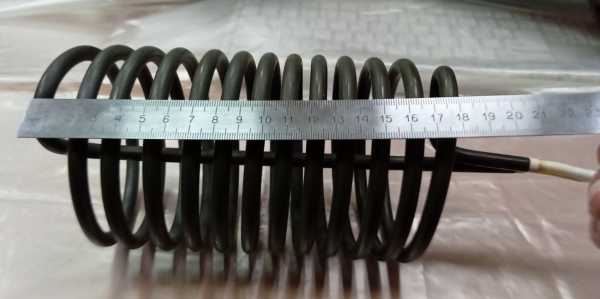

- Линейку или штангенциркуль на снимке рядом с деталью для оценки масштаба.
- Чертеж или эскиз с указанием диаметра проволоки, шага витка, внешнего диаметра спирали и полной длины.
- Напряжение и мощность, под которые рассчитан старый нагреватель.
- Маркировку, если она сохранилась на корпусе или на бирке оборудования.
Изменим мощность, напряжение или длину вашего спирального нагревателя
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину, диаметр проволоки, шаг витка, материал оболочки (нержавеющая сталь, медь, титан), а также тип и расположение выводов.
Где применяют ТЭН в виде спирали
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных и посудомоечных машинах. В бойлере нагреватель монтируется через фланец или резьбовую втулку в баке, в проточном водонагревателе - в цилиндрической камере нагрева. В стиральной машине элемент закреплён снизу бака, а в посудомоечной встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой же тэн, но на другое напряжение (например, с 220В на 380В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертеж старого тэна.
Подойдет ли этот тэн, если у меня другое расстояние между выводами?
Мы изготавливаем тэн по вашим размерам. Для этого пришлите чертеж с точным расстоянием между центрами выводов.
Можно ли заменить материал оболочки на нержавеющую сталь, если старый был медный?
Да, сделаем из нержавеющей стали. Укажите среду, в которой будет работать тэн, и приложите фото старого.
Возможно ли изготовить более короткую спираль с теми же выводами?
Да, меняем длину по заказу. Пришлите требуемую длину в растянутом виде и фото старого тэна для сверки формы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
