Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить длину и крепёж трубки для мойки противней
- Сравните общую длину трубки (в миллиметрах) по прямой линии, без учёта изгибов, если они есть.
- Проверьте длину и расположение концевых участков без нагрева (холодные концы), а также размер и ориентацию контактных стержней или лепестков.
- Убедитесь, что форма крепления (монтажная пластина, кронштейн, резьбовая гайка или фланец) совпадает с отверстиями в мойке или противне.
- Сверьте посадочную длину (расстояние между крайними точками крепления) и глубину погружения рабочей части.
- Уточните электрические параметры: мощность (Вт) и напряжение (В) указаны в маркировке старой детали.
Пришлите фото геометрии и креплений старого ТЭНа мойки
- Фото старого ТЭНа с двух сторон, где чётко видна геометрия и расположение крепёжных элементов.

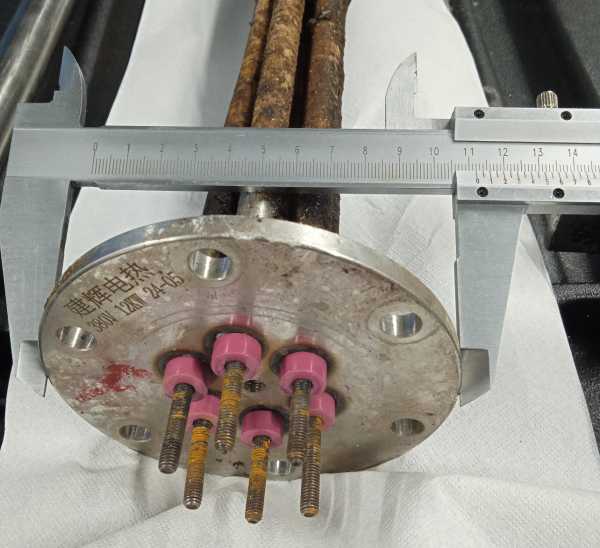

- Линейку или штангенциркуль на снимке рядом с деталью, чтобы оценить реальные размеры.
- Длину рабочей части (горячей зоны) и полную длину трубки с учётом изгибов.
- Тип и размер крепления: диаметр резьбы, расстояние между отверстиями фланца, форма кронштейна.
- Маркировку старого ТЭНа (буквенно-цифровой код, мощность, напряжение), если читается.
Изготовим под заказ с изменением длины холодных концов
Делаем по образцу, фото или чертежу. По заказу меняем общую длину, длину холодных концов, форму и расположение крепления, а также мощность под ваше напряжение. Присылайте эскиз с указанием изменяемых размеров.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях для автомойки и мойки самообслуживания, где они расположены внутри бака или проточного модуля перед аппаратом высокого давления. Также они используются в автоматических мойках-дезинфекторах эндоскопов в бустер-баке подогрева воды или в контуре подогрева ёмкости с дезинфицирующим средством. В молочном производстве нагреватель устанавливается в бойлере нагрева воды в составе отдельной CIP-станции, которая подключается к танку охлаждения молока только на время мойки.
Вопросы
Можно ли изменить напряжение с 220 В на 380 В при той же мощности?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого крепления.
Подойдёт ли этот ТЭН, если у меня другое расстояние между отверстиями крепления?
Изменим расположение крепёжных элементов под ваш шаг. Приложите чертёж или замер с точностью до миллиметра.
Сделаете ТЭН из нержавеющей стали для работы в щелочной среде?
Да, изготовим в нужном материале. Укажите среду (кислота, щёлочь, вода) и пришлите фото старого корпуса.
Можно увеличить мощность, если длина трубки остаётся прежней?
Да, пересчитаем мощность под вашу задачу. Сообщите требуемые ватты и напряжение, остальное подстроим по образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
