Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

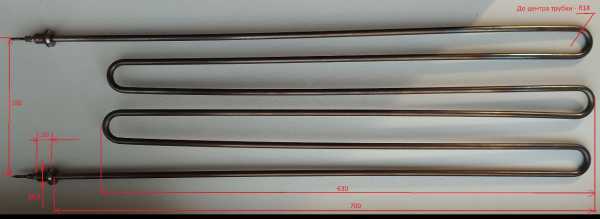

Сверка трубки воздушного ТЭН из нержавейки по образцу
- Форма корпуса: сравните изгиб и конфигурацию трубки.
- Тип и расположение крепления: совпадает ли узел фиксации на вашей детали.
- Выводы контактов: количество, направление, тип наконечников.
- Полная длина по огибающей: измерьте от края до края по наружной стороне трубки.
- Номинальная мощность и напряжение: указаны на корпусе или в документации.
Фото старого воздушного ТЭН с трёх ракурсов для заказа
- Фотография старого ТЭН с трёх ракурсов (общий вид, крепление, выводы).
- Чертеж или эскиз с указанием габаритных размеров.
- Маркировка на корпусе (буквенно-цифровой код, если сохранился).
- Напряжение и мощность, которые требуются для работы.
- Среда эксплуатации: уточните, что нагреватель стоит в воздушном потоке, без контакта с жидкостью.
- Фото паспортной таблички оборудования или модели агрегата (при наличии).
Изменение длины и изгиба трубки воздушного нагревателя по чертежу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, расположение и тип крепления, мощность и напряжение. Для корректировки параметров пришлите действующий образец или чертеж с указанием нужных изменений.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах он встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой же ТЭН, но с другим напряжением (например 220 В вместо 380 В)?
Да, сделаем. Для заказа пришлите образец или чертеж, укажите нужное напряжение и мощность.
Если у старого крепление сломалось, вы изготовите с другим типом фиксации?
Да, сделаем. Приложите фото посадочного места на оборудовании или чертеж нового крепления.
Нужна другая длина трубки, чем на образце, это возможно?
Да, сделаем по вашему чертежу или по образцу с пометкой о новой длине.
Нагреватель стоит в агрессивной среде с химическими испарениями, вы сделаете из другого материала?
Да, сделаем из материала, подходящего под вашу среду. Укажите состав среды и температуру, приложите образец или чертеж.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
