Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что говорит название и чего не хватает

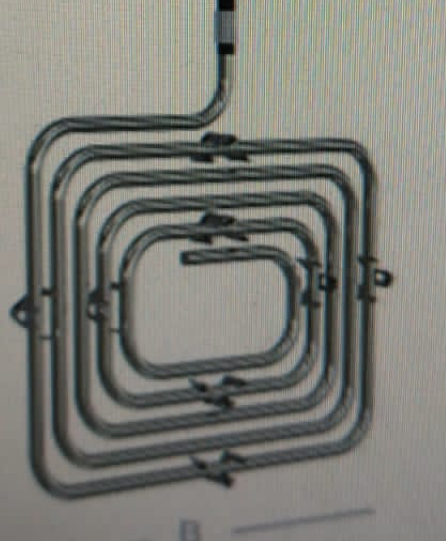

Название «Тэн SCAX Scandymet (12 квт 535*270*50(35)» даёт три конкретных параметра: мощность 12 кВт и габариты крепления 535×270×50(35) мм. Это скорее всего размеры фланца или присоединительной пластины. Для запуска в производство этого достаточно, чтобы понять, что нагреватель - не одиночный стержень, а элемент с плоским креплением.
Чего не хватает:
- Напряжение (220, 380 В или другое)
- Среда нагрева (вода, масло, воздух)
- Материал оболочки (сталь, нержавейка, медь)
- Диаметр трубки и развёрнутая длина
- Длина холодных зон и форма изгиба
Главное: по названию известна только мощность 12 кВт и размеры крепления. Остальное уточняется под задачу.
Среда и материал оболочки
Среда нагрева определяет материал трубки и предельную нагрузку на поверхность. У производителей приняты коды по ГОСТ 13268-88:
- Вода (код X, J, P, Q) - оболочка из меди, латуни, нержавеющей или углеродистой стали. Предельная мощность до 15 Вт/см².
- Масло и жиры (код Z) - только углеродистая сталь, нагрузка до 3,0 Вт/см².
- Воздух спокойный (код S, T) - сталь, нагрузка 2,2 - 5,0 Вт/см². Часто делают оребрение для увеличения теплоотдачи.
- Воздух с циркуляцией (код O, K, R, N) - сталь, нагрузка до 6,5 Вт/см².
Для масла или воды с 12 кВт нужен расчёт активной длины, чтобы не превысить предельную удельную мощность. Без неё ТЭН перегреется и выйдет из строя.
Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки под среду.
Форма и гибка: как передать
Из названия видно, что нагреватель - не прямой стержень, а гнутая конструкция с фланцем 535×270×50(35) мм. Чтобы изготовить точно, нужны:
- Эскиз с размерами - расстояния между осями, радиусы изгиба, углы.
- Фото или образец - особенно если форма сложная (калач, петля, несколько параллельных ветвей).
- Указание диаметра трубки - у производителей встречаются диаметры 6,5 - 16,0 мм (по ГОСТ 13268-88).
Конец контактного стержня должен быть на прямом участке - не ближе 20 мм от начала изгиба для трубки диаметром 10 - 16 мм.
По заказу меняем радиус гибки, длину плеч и расположение холодных зон.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
- Измерьте развёрнутую длину - распрямите трубку мысленно или по гибкому шаблону (проволока вдоль оси). Допуск по ГОСТ: до 1000 мм - ±2%, свыше - ±1%.
- Определите холодные зоны - длина контактных стержней в заделке (коды A - H от 40 до 630 мм по ГОСТ). Измерьте от торца до начала активной части.
- Зафиксируйте форму после гибки - расстояния между осями, параллельность ветвей, радиусы. Чем точнее эскиз, тем меньше переделок.
- Замерьте диаметр оболочки и резьбу штуцера (если есть).
Развёрнутая длина - главный размер для расчёта сопротивления спирали. Для 12 кВт она должна быть достаточной, чтобы удельная мощность не превысила норму для вашей среды.
Что прислать
Для заказа достаточно одного из вариантов:
- Чертёж с размерами, материалом, напряжением, средой.
- Эскиз от руки - с указанием всех длин, радиусов, холодных зон.
- Образец старого ТЭН - снимите размеры по шагам выше.
Вместе с этим укажите:
- Мощность: 12 кВт
- Напряжение (например, 220 или 380 В)
- Среду (вода, масло, воздух)
- Желаемый материал оболочки (если есть предпочтение)
Делаем по чертежу, эскизу или образцу. По заказу меняем напряжение, длину холодных зон, материал и резьбу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлерах ТЭН монтируется в баке через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях элемент находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Как измерить развёрнутую длину?
Возьмите гибкую проволоку, повторите форму ТЭН, затем распрямите её и измерьте рулеткой. Либо сложите длины всех прямых участков и дуг (радиус × угол в радианах).
Можно ли сделать на другое напряжение?
Да. По заказу меняем сопротивление спирали под любое напряжение из ряда ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Мощность 12 кВт сохраняется.
Можно ли другую резьбу штуцера?
Меняем резьбу и тип крепления под ваш фланец или штуцер. Укажите резьбу и размеры в эскизе.
Можно ли поставить в другую среду?
Если поменять среду, потребуется другой материал оболочки и пересчёт активной длины. Пришлите новую среду - подберём оболочку по ГОСТ (медь, нержавейка, сталь).
