Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 940 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 58 Вт; можно меньше или больше, примерно от 35 Вт до 81 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 48 В; можно на 12, 24, 36 В, переменный или постоянный ток |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

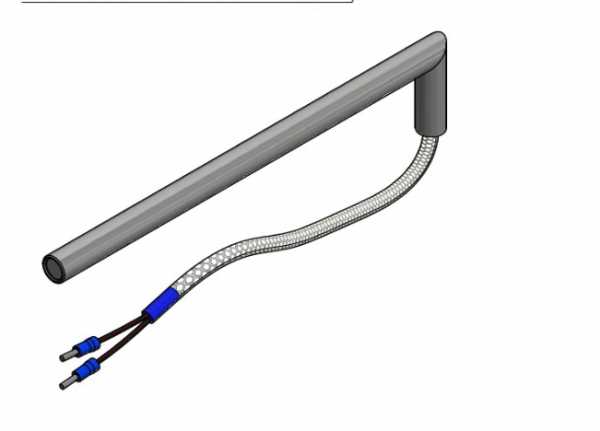

ТЭН диаметром 1,5 мм: что сообщает маркировка
В названии указаны диаметр 1,5 мм, длина 940 мм, гильза 30 мм, мощность 58 W и напряжение 48 В. Не уточнено, входит ли гильза в указанную длину и какова форма элемента.
Для изготовления также нужны:
- Материал оболочки и среда, в которой будет работать ТЭН;
- Форма изгиба и положение выводов;
- Размеры и исполнение соединительных частей.
В каталогах трубчатых ТЭН параметры оболочки и исполнения подбирают с учётом условий применения. По одному названию нельзя подтвердить совместимость с конкретной установкой.
Подключение: 48 В и расчётный ток 1,21 А
Подключать элемент следует к источнику с указанным напряжением 48 В. Ток 1,21 А приведён в готовом расчёте. В названии указано 58 W, а в расчёте мощность дана как 0,06 кВт.
Не подключайте ТЭН к сети 220 В вместо источника 48 В.
Мультиметр: рабочее сопротивление 39,7 Ом
Расчётное сопротивление в рабочем режиме составляет 39,7 Ом. Это ориентир из расчёта, а не обещанное показание мультиметра при любой температуре.
Перед проверкой отключите ТЭН от питания и измеряйте сопротивление между контактными выводами.
Для этого ТЭН расчётное сопротивление в рабочем режиме: 39,7 Ом.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Гибка: как показать форму и радиус для длины 940 мм
- Нарисуйте контур ТЭН и отметьте прямые участки, места изгибов и положение выводов.
- Укажите радиусы изгибов и точки, от которых сняты размеры.
- Отдельно обозначьте гильзу 30 мм и поясните, как она расположена относительно длины 940 мм.
Не заменяйте развёрнутую длину габаритным размером по прямой: для подбора формы нужны размеры по контуру.
Что прислать для подбора ТЭН на 48 В
Делаем по чертежу, эскизу, образцу. Для оценки пришлите фото элемента и места установки, размеры, схему подключения, сведения о рабочей среде и форме крепления. Если сохранился старый ТЭН, приложите его маркировку или сам образец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере элемент размещают в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли поставить ТЭН в другую среду?
Совместимость зависит от материала оболочки и условий работы. Укажите среду и параметры установки, чтобы проверить, подходит ли исполнение.
Можно ли сделать другую резьбу штуцера?
По заказу меняем исполнение штуцера. Укажите тип и размер резьбы на чертеже или эскизе.
Как измерить развёрнутую длину?
Измерьте длину вдоль осевой линии трубки, включая прямые участки и изгибы, а не габарит по прямой. Гильзу отметьте отдельно.
Можно ли сделать по старому образцу без маркировки?
Делаем по чертежу, эскизу, образцу. Приложите фото, размеры и данные об условиях работы, включая напряжение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
