Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 4 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:

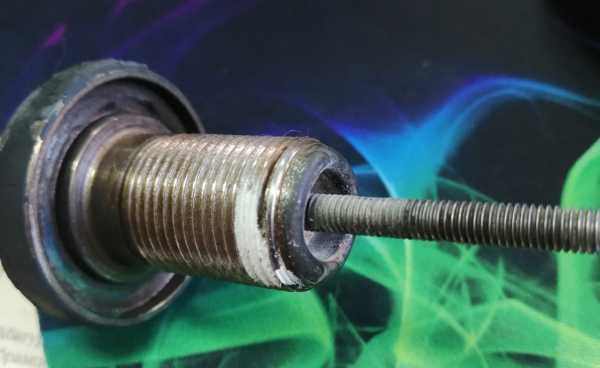

| Длина | в этом товаре 1100 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Маркировка ТЭН-110: длина, нагрузка и среда
В обозначении 110 указана развёрнутая длина 1100 мм. Код A соответствует длине контактного стержня в заделке 40 мм, а 13 указывает диаметр оболочки. Активная длина по расчёту составляет 1020 мм.
- 2,0 означает мощность 2 кВт, 220 означает напряжение 220 В.
- Код T относится к спокойному воздуху или газам при температуре выше 450 °C.
- R28.5 и Ш20х2,5 обозначают элементы формы в маркировке. Их расположение важно показать на эскизе.
В маркировке T задаёт среду: спокойный воздух или газ при температуре выше 450 °C.
Удельная нагрузка 4,8 Вт/см²: ниже предела для кода T
Для кода T предельная удельная поверхностная мощность по ГОСТ составляет 5,0 Вт/см². Расчётная нагрузка ТЭН равна 4,8 Вт/см² на площади 417 см², то есть она ниже предела для указанной среды.
Сравнение относится к спокойному воздуху или газам выше 450 °C. Для другой среды или режима работы предел может отличаться.
Для кода T расчётная нагрузка ниже предела ГОСТ.
Гибка ТЭН с радиусом R28.5
При заказе формы передайте эскиз или чертёж с видом со стороны выводов, ориентацией изгибов и указанным на маркировке радиусом R28.5. Обозначение Ш20х2,5 тоже покажите на эскизе, не заменяя его догадкой о форме.
Делаем по чертежу, эскизу, образцу. На изогнутом ТЭН контактный стержень должен оставаться на прямом участке.
Проверка мультиметром: ожидаемое сопротивление
- Отключите ТЭН от сети.
- Измерьте сопротивление между контактными стержнями.
- Сравните показание с расчётным сопротивлением в рабочем режиме: 24,2 Ом.
Измерение мультиметром между стержнем и оболочкой не заменяет проверку сопротивления изоляции мегаомметром.
Что прислать для подбора формы
Пришлите фотографию маркировки и эскиз с формой, расположением выводов и радиусом. Также укажите среду и условия работы, чтобы сверить применение с кодом T и расчётной нагрузкой.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также нагреватели этого типа используются в проточных водонагревателях, где монтируются в небольшую цилиндрическую камеру нагрева внутри корпуса. Кроме того, они встречаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Можно ли сделать другую форму гиба?
Делаем по чертежу, эскизу, образцу. На эскизе укажите форму, расположение выводов и нужный радиус.
Что если нагрузка выше предела?
Для кода T предел составляет 5,0 Вт/см². Применение при большей нагрузке требует пересмотра под среду и режим работы.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение, чтобы проверить соответствие мощности и электрических параметров.
Какая длина контактного стержня бывает?
В обозначениях по ГОСТ встречаются коды A, B, C, D, E, F, G и H: от 40 до 630 мм. В этой маркировке стоит A, это 40 мм.
