Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 900 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
1. Что даёт название и что нужно уточнить

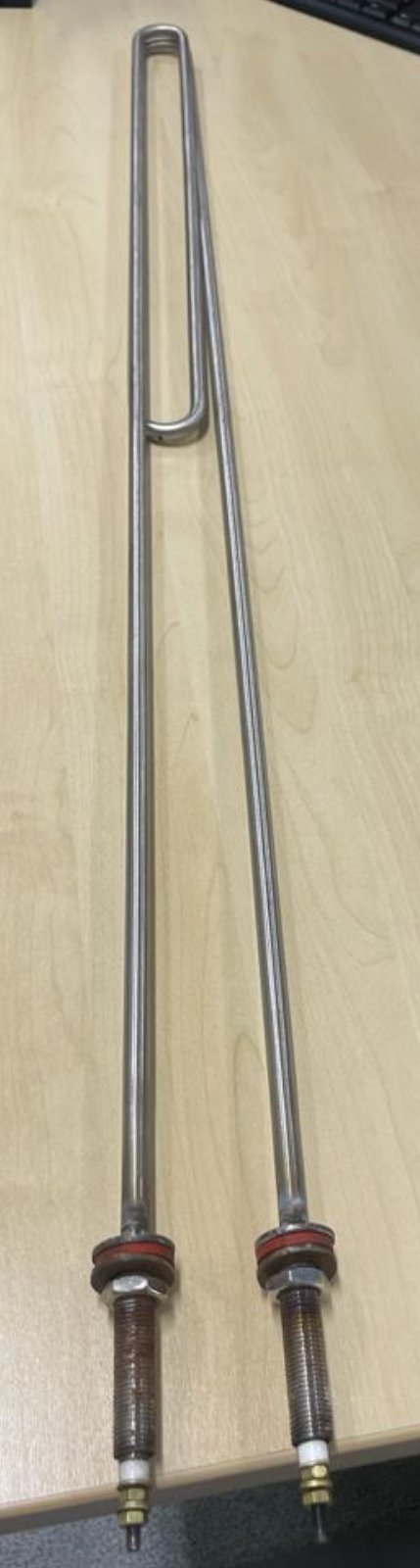

Из названия: «Тэн 5 квт водяной, 46 мм ширина, длина 90 см». Известны мощность 5 кВт, среда - вода, ширина 46 мм, длина 90 см. Для изготовления не хватает: напряжения (220 В или 380 В), материала оболочки (сталь, нержавейка, медь), формы (прямой или гнутый), типа крепления (штуцер, гайка, фланец), длины холодных зон и контактных стержней, а также диаметра оболочки (если ширина 46 мм - это не диаметр, то нужен диаметр трубки). Делаем по чертежу, эскизу, образцу.
Самое важное - передать полные размеры и среду.
2. Среда и материал оболочки
Товар заявлен как водяной. Для воды у производителей применяют сталь, нержавейку, медь, латунь - выбор зависит от состава воды (pH, наличие кислот или щелочей). В каталогах для воды с pH 5 - 9 используют медь или латунь (код X), для слабокислой - нержавейку (код J), для слабощелочной - углеродистую сталь (код P). По заказу меняем материал оболочки под вашу среду.
Не ставьте ТЭН для воды в масло или воздух без замены материала - это приведёт к перегреву и поломке.
Удельная мощность водяного ТЭН по ГОСТ - до 9 - 15 Вт/см² в зависимости от материала.
3. Форма и гибка: как передать
ТЭН может быть прямым или изогнутым. Для изготовления нужен чертёж или эскиз с указанием радиусов изгиба, расстояний между осями, длиной прямых участков. У производителей есть правила: контактные стержни должны находиться на прямом участке не ближе 20 мм от начала изгиба (для диаметров 10 - 16 мм). При ширине 46 мм это расстояние может быть больше - уточняйте в чертеже. Делаем по вашему образцу.
- Измерьте старый ТЭН.
- Нарисуйте эскиз с размерами.
- Укажите радиусы гибки (внутренний или наружный).
Главное - точные размеры до и после изгиба.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
4. Крепление: штуцер, гайка, фланец, межосевое
Для водяных ТЭН чаще используют штуцер с резьбой (например, G1/2, G3/4) или фланец. Межосевое расстояние важно для фланцевых креплений. По заказу меняем тип крепления и резьбу. Если крепится гайкой - укажите размер резьбы на штуцере. Пришлите фото старого крепления или его чертёж.
- Штуцер: резьба, длина
- Гайка: размер под ключ
- Фланец: межосевое, диаметр отверстий
5. Что прислать для заказа
Чтобы мы изготовили точную копию, пришлите:
- Чертёж или эскиз с размерами (общая длина, ширина, радиусы, расположение крепления)
- Фото старого ТЭН с линейкой
- Напряжение (220 или 380 В)
- Желаемый материал оболочки и тип крепления
- Среду (вода, её состав)
Делаем по чертежу, эскизу, образцу. По заказу меняем материал, крепление, резьбу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, устанавливаясь в небольшую цилиндрическую камеру нагрева внутри корпуса. Кроме того, нагреватели этого типа применяются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Вопросы
Как измерить развёрнутую длину?
Разверните ТЭН в прямую линию (если он гнутый) и измерьте рулеткой от кончика одного контактного стержня до другого. Либо сложите длины всех прямых участков и дуг.
Можно ли нержавейку?
Да, для воды с кислой реакцией (pH 5 - 7) у производителей применяют нержавеющую сталь. По заказу делаем оболочку из нержавейки.
Можно ли поставить в другую среду?
Нет, этот ТЭН рассчитан на воду. Для масла или воздуха нужен другой материал и мощность. По заказу можем изготовить ТЭН для другой среды.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на любую стандартную (G1/2, G3/4, M16 и др.). Укажите нужную резьбу в заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
