Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

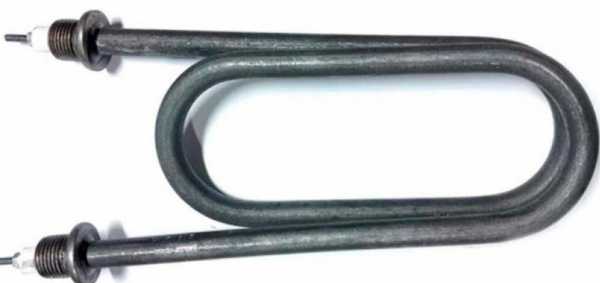

По маркировке ЭВАН ТЭН-265А-13 уже известна часть параметров
В обозначении указаны длина 265 мм, код A, диаметр оболочки 13 мм, мощность 10 кВт и напряжение 380 В. По таблице ГОСТ код A соответствует длине контактного стержня в заделке 40 мм. Код J в каталогах обозначает исполнение для воды и слабых кислот.
Для изготовления одной маркировки недостаточно: нужны контур ТЭН и данные о выводах.
G1/2, межосевое 60 мм и форма «Скрепка»
В названии указаны резьба G1/2, межосевое расстояние 60 мм, форма «Скрепка» и радиус R30. Гайка или фланец отдельно не обозначены.
- Проверьте, какая ответная резьба и уплотнение предусмотрены в узле установки.
- На чертеже или образце отметьте, между какими осями задано межосевое расстояние.
Сопротивление: ориентир 14,4 Ом
Расчётное сопротивление в рабочем режиме составляет 14,4 Ом. Перед измерением отключите ТЭН от сети и отсоедините провода.
- Переведите мультиметр в режим измерения сопротивления.
- Коснитесь щупами контактных выводов и сравните показание с расчётным значением.
Расчётный ток для этого ТЭН: 26,32 А.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
«Скрепка» и радиус R30: как передать гибку
Для формы R30 приложите чертёж или эскиз с видом сбоку. На нём обозначьте прямые участки, места изгибов, выводы и положение межосевого расстояния.
Можно также передать старый ТЭН как образец. Не выпрямляйте его: контур удобнее снять по исходной форме.
Что прислать для изготовления
Делаем по чертежу, эскизу, образцу. Приложите к запросу:
- Фото ТЭН целиком и отдельно крепления с выводами.
- Эскиз контура с обозначением R30 и межосевого 60 мм.
- Замеры резьбы и контактных выводов, если они отличаются от маркировки или не читаются.
Если старый ТЭН повреждён или деформирован, приложите фото до демонтажа, если оно есть.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой.
Вопросы
Можно ли поставить ТЭН в другую среду?
Код J в каталогах относят к воде и слабым кислотам. Для другой среды нужно отдельно проверить совместимость исполнения с условиями работы.
Можно ли сделать на другое напряжение?
В названии указано 380 В, поэтому подключать к другому напряжению без согласования нельзя. По заказу меняем параметры после проверки задачи.
Как измерить развёрнутую длину?
Проведите гибкую рулетку вдоль осевой линии трубки, повторяя изгибы. Измерение по прямой между концами не покажет развёрнутую длину.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Пришлите сам ТЭН, фото крепления и выводов, а также доступные замеры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
