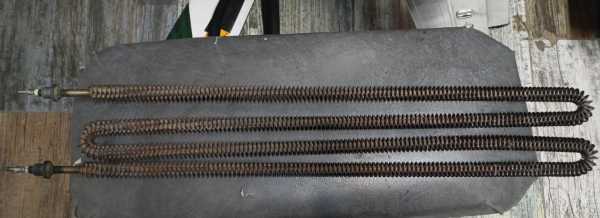

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните длину трубки и оребрения с образцом
- Сравните общую длину трубки и длину оребренной части с вашим образцом.
- Проверьте тип и расположение крепежных элементов (кронштейны, пластины, резьбовые детали).
- Убедитесь в количестве и расположении выводов (гибкие клеммы, шпильки, вид контактов).
- Сверьте форму изгибов: прямая трубка, П-образная, W-образная или другая конфигурация.
- Сравните мощность и напряжение, указанные на маркировке старой детали.
Пришлите фото креплений и маркировки ТЭНа с разных сторон
- Четкое фото детали с разных сторон, включая крепления и маркировку.
- Чертеж или эскиз с основными размерами (общая длина, межосевое расстояние, диаметр трубки).
- Тип оборудования, куда устанавливается нагреватель (модель сушильной камеры или агрегата).
- Указать напряжение сети (220 В, 380 В) и требуемую мощность.
- Если есть остатки старого нагревателя, приложите фото места его установки.
Изменим длину оребрения и мощность под ваш чертёж
Делаем по образцу, фото или чертежу. По заказу меняем длину оребренной части, мощность, напряжение, форму изгибов и тип крепления. Для изменения конструкции пришлите эскиз с новыми размерами.
Где ставят оребрённые ТЭН
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточной вентиляции оребрённый трубчатый нагреватель устанавливается в воздуховоде или корпусе калорифера. Также нагреватели этого типа используются в сушильных камерах для пиломатериала, где в электрических моделях вмонтированы в воздуховод или корпус теплогенератора.
Вопросы
Можно ли сделать такой же ТЭН на другое напряжение?
Да, сделаем. Для этого укажите нужное напряжение и мощность в заказе.
У меня другое крепление, чем на фото. Вы можете повторить его?
Да, сделаем по вашему образцу или чертежу крепежных элементов.
Нужна другая длина трубки, но такая же мощность. Это возможно?
Да, сделаем. Приложите чертеж с нужной длиной и межосевым расстоянием.
Работает в агрессивной среде. Вы можете изменить материал оболочки?
Да, сделаем. Сообщите условия эксплуатации и тип среды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
