Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 900 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

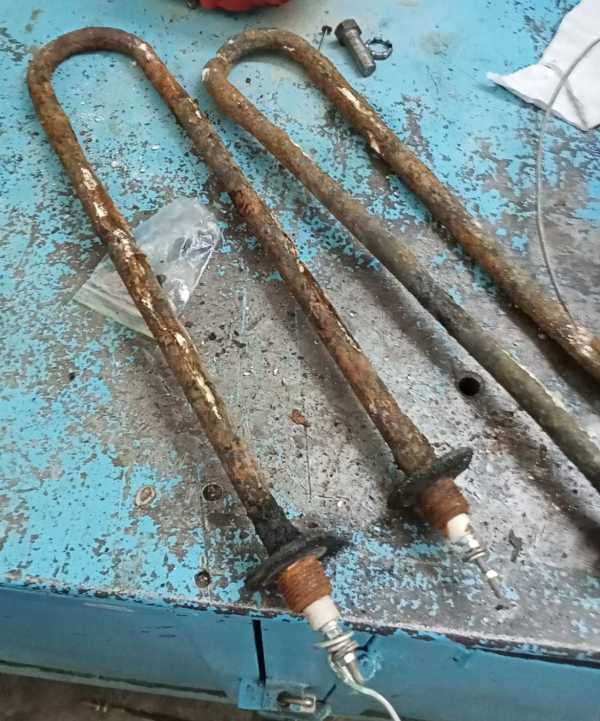

L-90 см и 1,5 кВт - что даёт название
Из названия «ТЭН с нержавеющей стали L-90 см, 1,5 кВт» известны три параметра: развёрнутая длина оболочки 900 мм, мощность 1,5 кВт и материал - нержавеющая сталь. Этого достаточно для оценки, но не хватает для запуска в производство.
У производителей в каталогах полная маркировка ТЭН (F09) включает: длину, холодную зону, диаметр, мощность, среду и напряжение. Чего нет в названии:
- Диаметр оболочки (F06: 8 - 16 мм).
- Напряжение сети (F08: 12 - 380 В).
- Длина холодной зоны (F05: A - H).
- Форма гибки и тип крепления.
В названии указана общая длина. Остальные размеры снимаются со старого нагревателя.
Крепление: штуцер, гайка, фланец
Способ крепления зависит от посадочного места в оборудовании. Основные варианты:
- Штуцер с резьбой - вкручивается в корпус.
- Накидная гайка - прижимной тип.
- Фланец - площадка с отверстиями под болты.
- Межосевое расстояние - главный размер для фланцев.
Торцы ТЭН оснащаются изоляторами, исключающими разряд на корпус (F14). Укажите диаметр резьбы или межосевое.
Форма и гибка: как передать
Форма задаётся радиусами гибки и длиной прямых участков. Проще всего нарисовать эскиз от руки или отправить старый образец.
Правила замера:
- Контактные стержни выходят только на прямом участке. Минимальное расстояние от стержня до гибки - 20 мм (F15).
- Радиус гибки меряйте по внутренней стороне.
- У симметричного ТЭН достаточно замерить одну половину.
Эскиз или образец + развёрнутая длина = точное повторение формы.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
Пошаговая инструкция для самостоятельного замера:
- Развёрнутая длина (L). Возьмите гибкий метр или нитку. Проложите точно по оси трубки от контакта до контакта, повторяя изгибы. Допуск по ГОСТ (F07): ±2% для длины до 1000 мм.
- Холодные зоны. Измерьте неактивные концы трубки. В ГОСТ (F05) стандартные длины: 40, 65, 100, 125, 160, 250, 400, 630 мм.
- Габариты после гибки. Замерьте общую ширину и высоту, чтобы ТЭН влез в проём.
Развёрнутая длина + холодные зоны + форма = полный геометрический паспорт.
Что прислать
Для изготовления по вашему заказу потребуется:
- Эскиз с размерами или старый ТЭН как образец.
- Напряжение сети (В).
- Тип крепления.
- Длина холодной зоны.
- Код нагреваемой среды по ГОСТ (F10). Например: X - вода, J - кислая вода, Z - масла, S - воздух.
Делаем по чертежу, эскизу, образцу. По заказу меняем длину холодной зоны и крепление.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли заказать этот ТЭН из нержавеющей стали?
Да, нержавеющая сталь указана в названии товара. Это прочный материал, подходящий для воды и слабых кислот (код J по ГОСТ).
Можно ли поставить ТЭН в другую среду, например, в масло?
По заказу меняем код среды. Для масла (код Z) и воздуха (коды S, T) требуется другой расчёт мощности. Сообщите среду при заказе.
Как измерить развёрнутую длину, если ТЭН сложной формы?
Используйте гибкий метр или нитку. Проложите по внешнему контуру трубки от одного стержня до другого, повторяя все изгибы. Это и есть L.
Можно ли сделать ТЭН на другое напряжение?
Да. По ГОСТ (F08) ТЭН выпускаются на 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Укажите ваше напряжение.
Заявка на расчёт
