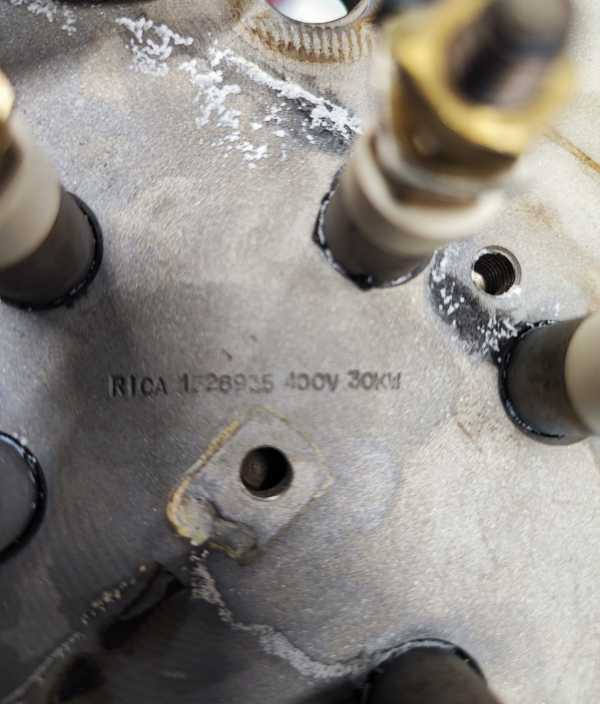

Тэн rica 1328935 400v 30kw

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 30 кВт; можно меньше или больше, примерно от 18 кВт до 42 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия ТЭН `rica 1328935 400v 30kw` и чего не хватает для изготовления

Из названия мы знаем мощность 30 кВт, напряжение 400 В и торговую марку. Этого достаточно, чтобы подтвердить: ток 75 А, сопротивление 5,3 Ом в рабочем режиме. Но для изготовления точной копии без маркировки этих данных мало.

Инженерная заметка

Чтобы повторить ТЭН, нужны геометрические размеры и среда нагрева - их в названии нет.

Чего не хватает:

Диаметр оболочки (у производителей от 6,5 до 16 мм по ГОСТ)
Развёрнутая длина и форма гибки
Длина холодных зон (контактных стержней)
Тип крепления и резьба
Материал оболочки и среда (вода/воздух/масло)
Есть ли оребрение

Крепление: что можно определить без образца

По названию тип крепления не указан. Чаще всего на ТЭН 30 кВт ставят:

Штуцер с резьбой (от 1 дюйма)
Приварной фланец
Гайку с межосевым расстоянием

Что делать: снимите размеры крепления со старого ТЭН. Если это штуцер - измерьте диаметр и шаг резьбы. Если фланец - расстояние между центрами отверстий (межосевое). Делаем по чертежу, эскизу, образцу.

Среда и материал оболочки: вода, воздух, масло

По 30 кВт и 400 В среда не определена. В каталогах у производителей один и тот же ТЭН может быть изготовлен для разных сред - это меняет материал оболочки и толщину стенки.

Вода: нержавеющая сталь, медь, латунь (код среды X, J, P)
Воздух: углеродистая или нержавеющая сталь, часто с оребрением (код S, T)
Масло: углеродистая сталь (код Z)

Важно

Если среда указана неверно, ТЭН выйдет из строя за несколько часов: перегрев или коррозия.

Уточните, куда ставили старый ТЭН: в воду, в масло или в воздух.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма

Развёрнутая длина - распрямите ТЭН (или измерьте по контуру гибки, сложив все отрезки). Запишите в миллиметрах.
Холодные зоны - расстояние от конца контактного стержня до начала активной части (где спираль). У производителей стандартные длины: 40, 65, 100, 125, 160 мм и т.д. по ГОСТ.
Форма после гибки - нарисуйте эскиз: где изгибы, их радиус, расстояние между параллельными участками.
Диаметр оболочки - измерьте штангенциркулем (6,5; 8; 9,5; 10; 13; 16 мм - типовые размеры).

Главное: развёрнутая длина + холодные зоны = точный повтор ТЭН «сделать по образцу».

Делаем по чертежу, эскизу, образцу.

Что прислать для заказа

Фотографии старого ТЭН с линейкой рядом
Размеры: развёрнутая длина, диаметр оболочки, длина контактных стержней
Тип крепления: резьба (диаметр и шаг), фланец (межосевое), гайка
Среда нагрева: вода, воздух, масло (если не знаете - напишите, в чём он лежал)
Форма гибки: эскиз от руки или фото с измерительной лентой

По заказу меняем резьбу, материал оболочки, длину холодных зон. Делаем по чертежу, эскизу, образцу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных машинах, посудомоечных машинах, а также в парогенераторах и гладильных системах. В бойлере нагреватель монтируется в бак через фланец или резьбовую втулку, в проточном водонагревателе - в цилиндрической камере нагрева. В стиральных и посудомоечных машинах элемент крепится снизу бака или встроен в проточную часть циркуляционной помпы, а в парогенераторе - внутри отдельного бойлера для воды.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу штуцера - укажите нужный диаметр и шаг.

Можно ли сделать по старому образцу без маркировки?

Да, делаем по чертежу, эскизу, образцу. Пришлите размеры и фото старого ТЭН.

Как измерить развёрнутую длину?

Распрямите ТЭН или измерьте все прямые участки и радиусы гибки, сложите длины. Если ТЭН согнут, приложите гибкую рулетку по контуру.

Можно ли нержавейку?

Да, по заказу меняем материал оболочки на нержавеющую сталь - подходит для воды и агрессивных сред.
