Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

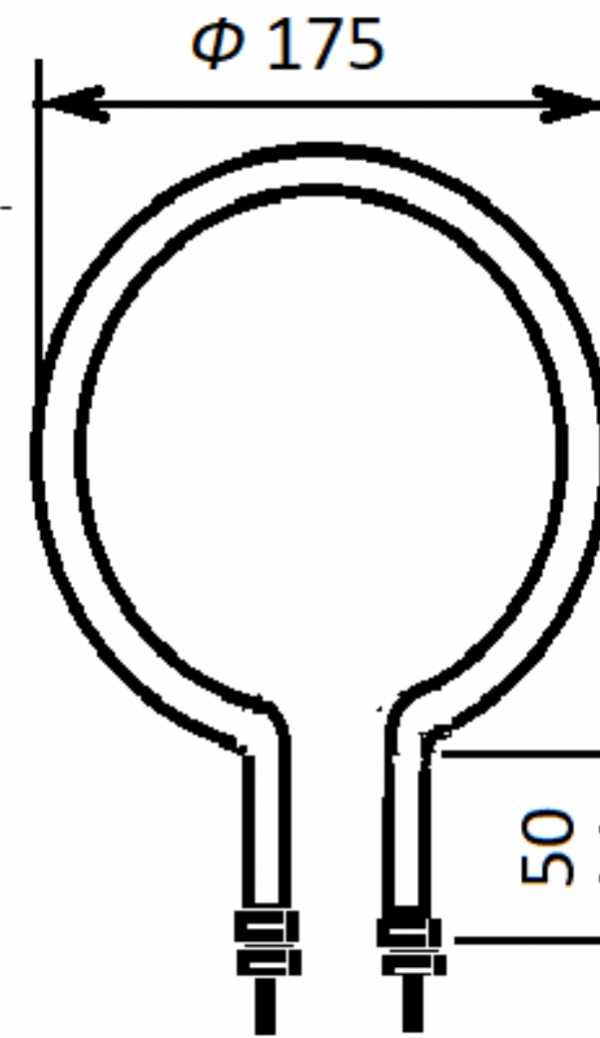

- Форма и конфигурация: Uобразный нагреватель с двумя параллельными трубками, соединёнными в верхней части.
- Крепление: два контактных стержня с резьбой под гайку. Проверьте шаг и диаметр резьбы по старой детали.
- Выводы: два стержня расположены в нижней части каждой трубки. Сверьте их длину и угол выхода.
- Длина: измерьте расстояние от низа трубок до верха Uобразного изгиба. Сравните с вашей деталью.
- Мощность и напряжение: указаны в маркировке на корпусе или в паспорте старого нагревателя.
Что прислать именно для этого товара
- Фото вашего ТЭНа с линейкой рядом (общий вид и отдельно крепление выводов).
- Модель и марку оборудования (бойлер, водонагреватель, промышленный аппарат), куда он устанавливается.
- Чертеж или эскиз с указанием длины, расстояния между осями трубок и высоты изгиба.
- Фото фланца или посадочного места (если крепление не только на стержнях).
- Рабочее напряжение и мощность, если они отличаются от стандартных.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубок, материал оболочки, тип и шаг резьбы на выводах. Подбираем конфигурацию под вашу среду, если стандартная не подходит.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Мощность этого ТЭНа подходит под моё оборудование, но нужно другое напряжение. Вы сделаете?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото старой детали с маркировкой.
У меня другое расстояние между осями трубок. Можно изменить?
Да, изменим длину и шаг между трубками по вашему чертежу или образцу.
Нужен такой же ТЭН, но из материала, стойкого к агрессивной среде. Вы делаете?
Да, сделаем из другого материала. Пришлите описание среды и фото текущего нагревателя.
Резьба на моих контактных стержнях не совпадает. Вы подберете другую?
Да, подберем шаг и диаметр резьбы под ваши гайки. Приложите фото резьбы старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
