Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,5 кВт; можно меньше или больше, примерно от 2,1 кВт до 4,9 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

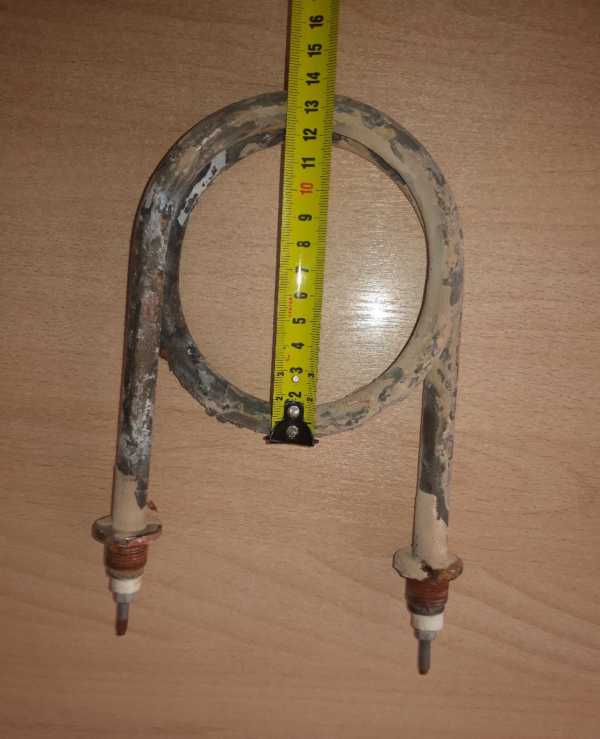

Из названия «ТЭН для нагрева воды 3,5 кВт (90 А13/3,5 P)» известно:
- Мощность: 3,5 кВт
- Маркировка указывает на код среды P (вода со слабой щёлочью, pH 7 - 9) по ГОСТ 13268-88
- Буква «А» с цифрой «13» - длина контактного стержня в заделке (холодная зона) по ГОСТ: А = 40 мм, но «13» может означать другую длину или диаметр - это требует уточнения по образцу
Чего не хватает для изготовления:
- Развёрнутая длина трубки (общая длина до гибки)
- Диаметр оболочки - у производителей встречаются 6,5 - 16 мм, нужно измерить штангенциркулем
- Материал оболочки: по коду P подходит углеродистая сталь, но бывает нержавейка - уточняется по старому ТЭН
- Форма после гибки и размеры крепления
Главное: из маркировки видна среда (P) и мощность 3,5 кВт, а остальные размеры снимаются со старого образца.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Развёрнутая длина - длина трубки, если её выпрямить. Измеряется гибким метром или рулеткой по наружной стороне изогнутого ТЭН, повторяя все изгибы. Допуск по ГОСТ: до 1000 мм - ±2%, свыше - ±1%.
Холодные зоны - участки от края резьбы (или гайки) до начала активной части. Измеряются от торца штуцера до точки, где трубка начинает греться. По ГОСТ длина контактного стержня в заделке обозначается буквой: A=40 мм, B=65 мм, C=100 мм и так далее.
Форма после гибки - делается эскиз или фото с указанием:
- Расстояний между осями прямых участков
- Радиусов изгибов (замеряется по внутренней стороне изгиба)
- Углов поворота
Не пытайтесь разогнуть старый ТЭН - это повредит изоляцию. Все замеры делаются на готовом изделии.
Форма и гибка: как передать форму и радиус
Чтобы повторить форму, достаточно прислать:
- Чёткое фото старого ТЭН с линейкой рядом
- Эскиз от руки с указанием размеров прямых участков и радиусов
По ГОСТ конец контактного стержня должен находиться на прямом участке - не менее 20 мм от начала изгиба для диаметров 10 - 16 мм. Это важно учесть при гибке.
Радиус изгиба измеряется по внутренней стороне трубки. Если ТЭН имеет сложную форму (U-образная, W-образная, кольцо), нарисуйте её на бумаге и проставьте все расстояния.
Просто: фото + эскиз с цифрами - и мы сделаем такую же гибку.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Крепление бывает разных типов. Со старого ТЭН нужно снять:
- Штуцер с гайкой - измерить диаметр резьбы (примерно M22, M24, M27), шаг резьбы, длину штуцера
- Фланец - диаметр фланца, количество отверстий, межцентровое расстояние, диаметр отверстий
- Межосевое расстояние - для U-образных ТЭН расстояние между осями двух параллельных ветвей (обычно 30 - 60 мм)
Если крепление приварное или припаянное, укажите это в эскизе.
Межосевое расстояние - главный размер для U-образных ТЭН: измеряется между центрами трубок.
Что прислать
Для заказа точной копии достаточно:
- Развёрнутая длина (общая длина трубки)
- Длина холодных зон (от крепления до греющей части)
- Форма: фото или эскиз с размерами и радиусами
- Тип крепления: резьба/фланец/гайка + размеры
- Диаметр трубки (штангенциркуль)
- Маркировка, если сохранилась
- Среда, в которой работал ТЭН (вода, масло, воздух)
Достаточно трёх цифр: развёрнутая длина, межосевое, диаметр трубки - и фото формы.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе его размещают в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Вопросы
Как измерить развёрнутую длину, если ТЭН уже изогнут?
Возьмите гибкий метр или шнурок, повторите им все изгибы по наружной стороне трубки, затем приложите к линейке. Допуск по ГОСТ - ±2% для длины до 1000 мм.
Можно ли поставить ТЭН 3,5 кВт в другую среду, например в масло?
Нет, этот ТЭН по маркировке P рассчитан на воду со слабой щёлочью (pH 7 - 9). Для масла или воздуха нужен другой код среды и материал оболочки. Уточните среду по таблицам производителей.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, делаем по образцу: достаточно прислать сам ТЭН или его размеры (длина, диаметр, форма, крепление). Маркировка не обязательна.
Можно ли заказать этот ТЭН из нержавейки?
По заказу меняем материал оболочки. Если среда агрессивная (pH 5 - 7), нержавеющая сталь подходит по ГОСТ. Сообщите среду при заказе.
