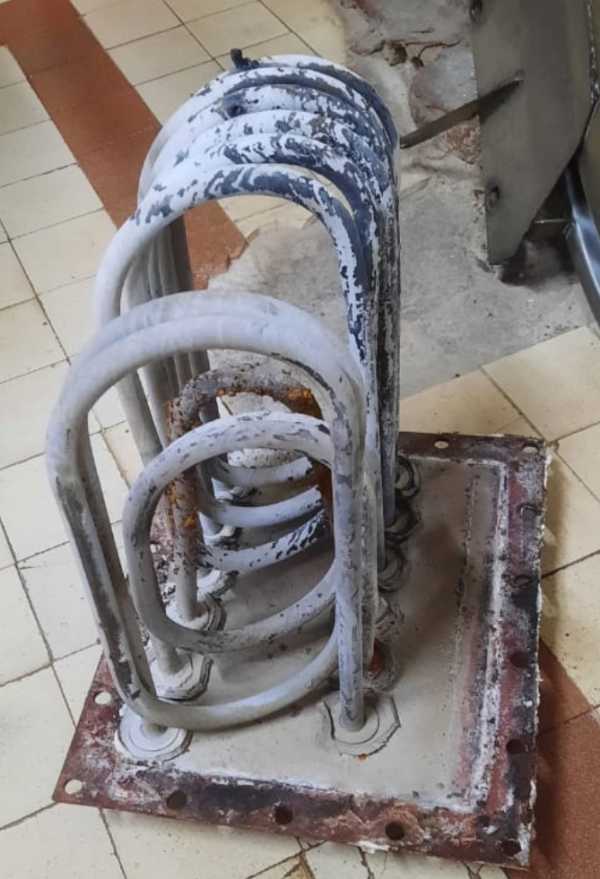

ТЭН Эван 4,0кВт/220В L=290м

4,0 кВт, 220 В, развёрнутая длина 290 мм: что скрывает название

В названии «ТЭН Эван 4,0кВт/220В L=290м» прямо указаны три рабочих параметра: мощность 4 кВт, напряжение 220 В и развёрнутая длина (L) 290 мм. Сопротивление в рабочем режиме - 12,1 Ом, расчётный ток - 18,18 А. Этого достаточно, чтобы подтвердить электрические характеристики, но для изготовления не хватает самого главного - геометрии: диаметра оболочки, формы и радиуса гибки, типа и размера крепления, длины контактных стержней и холодных зон.

Форма и гибка: как не ошибиться с радиусом

У большинства производителей одиночные ТЭН гнут в форме буквы U, W, спирали или кольца. Минимально допустимый внутренний радиус гибки зависит от диаметра трубки. По ГОСТ 13268-88 конец контактного стержня должен находиться на прямом участке не ближе 20 мм от начала изгиба (для диаметров 10 - 16 мм) или не ближе 10 мм (для диаметров до 9,5 мм).

• Чтобы повторить форму, приложите старый ТЭН к листу бумаги и обведите контур карандашом.
• На изгибе укажите внутренний радиус R.
• Отметьте, сколько изгибов и в какой плоскости они выполнены.

Как снять размеры со старого ТЭН

Снимайте размеры последовательно. Понадобится штангенциркуль, рулетка и маркер.

1. Общая развёрнутая длина по внешней стороне трубки (от одного контактного стержня до другого). У вашего образца в названии указано 290 мм.
2. Диаметр оболочки - у производителей встречаются диаметры 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм. Точный замер - обязательно.
3. Холодные зоны - длина прямого участка от края трубки до начала активной зоны (где идёт нагрев). Если на трубке остались следы накипи или потемнения - активная часть начинается сразу после чистого участка.
4. Длина контактных стержней и их диаметр (обычно М4, М5 или М6 под кольцевую клемму).
5. Форма после гибки - сделайте эскиз с указанием межосевого расстояния (для U-образного ТЭН это расстояние между центрами двух ножек).

Главная цифра раздела: развёрнутая длина 290 мм, но без диаметра и холодных зон - это только половина данных.

Крепление: штуцер, гайка, фланец, межосевое

Крепёжная часть определяется средой и способом монтажа. Ваш старый ТЭН может быть закреплён:

• Резьбовым штуцером (обычно латунным или стальным, с резьбой G? или ?, накрученным на трубку);
• Гайкой на трубке (прижимной гайкой под прямоугольную прокладку);
• Фланцем (приварным или обжимным) с межосевым расстоянием между отверстиями;
• Без крепления (просто вставлен в отверстие и зафиксирован стопором).

Замерьте: диаметр и шаг резьбы штуцера, толщину фланца, расстояние между центрами крепёжных отверстий.

Что прислать для изготовления

Чтобы мы изготовили точную замену без маркировки, пришлите:

• Старый ТЭН (желательно целый, даже если он нерабочий);
• Эскиз с размерами: развёрнутая длина, диаметр трубки, длина контактных стержней, холодные зоны, форма и радиусы гибки;
• Фото крепления (штуцер, гайка, фланец) с замером межосевого расстояния;
• Данные о среде, в которой работал нагреватель (вода, масло, воздух и т.д.).

Делаем по чертежу, эскизу или образцу. Без образца - только при наличии точного эскиза всех размеров.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку. Также они используются в проточных водонагревателях, размещаясь в цилиндрической камере нагрева на пути воды. Кроме того, нагреватели этого типа устанавливаются в стиральных машинах, закрепляясь снизу бака через резиновую манжету.
