Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

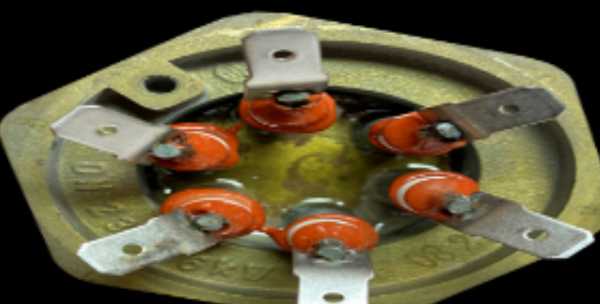

Из названия «ТЭН 6 кВт ER 200-300л» видно: мощность 6 кВт и обозначение ER 200-300л (обычно указывает на применение в водонагревателях ёмкостью 200 - 300 литров). Для изготовления точной замены этих данных недостаточно.
Чтобы сделать ТЭН, подходящий к вашему оборудованию, нужны:
- Развёрнутая длина (активная часть + холодные зоны),
- Диаметр оболочки (по ГОСТ - от 6,5 до 16 мм),
- Длина холодных зон (контактных стержней в заделке),
- Форма гибки (углы, радиусы, количество изгибов),
- Тип крепления (резьба, фланец, приварка),
- Материал оболочки (зависит от среды),
- Номинальное напряжение (220, 380 В и др.).
Главный параметр для расчёта - мощность 6 кВт, но без размеров и формы изготовить ТЭН нельзя.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Для точного повторения снимите следующие размеры:
- Развёрнутая длина - распрямите старый ТЭН (если он изогнут) и измерьте общую длину трубки от одного контактного стержня до другого. Если форма сложная, можно измерить длину по внешней стороне изгибов (как рулеткой по контуру).
- Холодные зоны - длина каждого конца трубки, где нет нагрева (обычно от края до начала изгиба или до активной части). По ГОСТ обозначаются буквами A - H (от 40 до 630 мм).
- Диаметр оболочки - измерьте штангенциркулем наружный диаметр трубки (стандартные: 6,5; 8,0; 8,5; 9,5; 10; 13; 16 мм).
- Форма после гибки - зарисуйте или сфотографируйте ТЭН в том виде, в котором он стоял. Обязательно укажите расстояния между осями изгибов и радиусы закруглений.
Не пытайтесь измерить активную длину «на глаз» - лучше распрямить образец или сделать эскиз с размерами.
6 кВт - это мощность, но без развёрнутой длины и диаметра мы не сможем рассчитать удельную мощность и подобрать спираль.
Форма и гибка: как передать форму и радиус
Чтобы изготовить ТЭН той же формы, что и старый, пришлите:
- Фото старого ТЭН рядом с линейкой (с разных ракурсов).
- Эскиз от руки с указанием всех прямых участков, углов и радиусов гибки. Радиус измеряйте по внутренней стороне изгиба.
- Образец - если есть возможность, отправьте старый ТЭН целиком. Мы снимем размеры и повторим форму.
Для изогнутых ТЭН важно, чтобы контактные стержни находились на прямых участках (не менее 20 мм от изгиба для диаметров 10 - 16 мм). Это требование ГОСТ.
Среда и материал оболочки: вода, воздух, масло
Выбор материала оболочки зависит от нагреваемой среды. По ГОСТ 13268-88:
- Вода (pH 5 - 9) - медь или латунь (код X), для слабых кислот - нержавеющая сталь (код J), для слабых щелочей - углеродистая сталь (код P).
- Масло, жиры - углеродистая сталь (код Z).
- Воздух спокойный до 450 °C - углеродистая сталь (код S), выше 450 °C - нержавеющая жаропрочная сталь (код T).
- Движущийся воздух - сталь (коды O, K, R, N).
Для вашего ТЭН с маркировкой ER 200-300л вероятная среда - вода. Если не уверены, укажите, где он стоял (бойлер, масляный бак, сушилка). Мы подберём материал по вашему описанию.
Материал оболочки напрямую влияет на срок службы: для воды чаще используют нержавейку или медь, для масла - углеродистую сталь.
Что прислать
Для заказа точной замены без маркировки подготовьте:
- Старый ТЭН (образец) - наилучший вариант.
- Чертёж или эскиз с размерами: развёрнутая длина, диаметр, холодные зоны, форма, резьба (если есть).
- Фотографии с линейкой.
- Указание среды (вода, масло, воздух) и рабочего напряжения (220 В, 380 В и т.д.).
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, резьбу, напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и парогенераторы (гладильные системы). В бойлере элемент монтируется в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он располагается в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель находится в отдельной ёмкости для воды, соединённой шлангом с утюгом.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН из нержавейки?
Да, по заказу изготавливаем оболочку из нержавеющей стали (например, 08Х18Н10Т) - это стандартный вариант для воды с pH 5 - 7 (код J по ГОСТ).
Можно ли другую резьбу штуцера?
Да, при заказе укажите нужный тип резьбы (например, G1/2, G3/4, M10 и т.д.) или приложите образец. Мы подберём крепление под ваше оборудование.
Можно ли сделать по старому образцу без маркировки?
Да, отправьте старый ТЭН - мы снимем все размеры, форму, диаметр и изготовим точную копию. Маркировка не нужна.
Можно ли на другое напряжение (не 220 В)?
Да, по заказу меняем напряжение - например, 380 В или 127 В. Укажите нужное значение, мы пересчитаем спираль под заданную мощность 6 кВт.
