Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей деталью

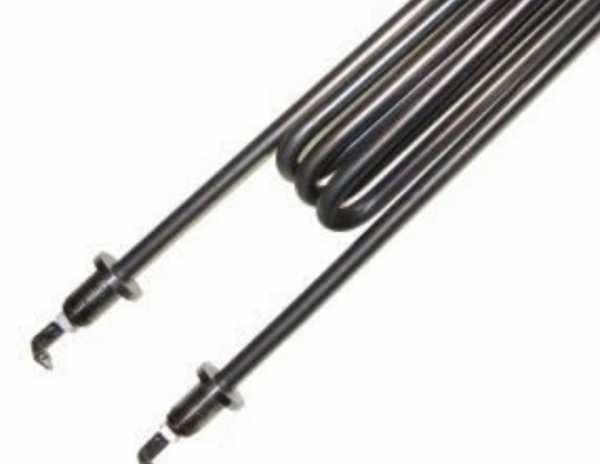

- Сверьте посадочную длину и общую длину с маркировкой «170-5»: первая цифра (170) указывает длину корпуса, вторая (5) - длину контактных стержней.
- Проверьте мощность и напряжение: «8,5/4,0» означает два номинала мощности (например, при разных схемах включения), «380» - рабочее напряжение сети.
- Убедитесь, что форма крепления и выводов совпадает: буква «J» обозначает тип присоединительных концов (шпильки/клеммы), резьба или фланец - по образцу.
- Сравните наличие и шаг оребрения, если ребра есть на старой детали; если их нет - заказывайте гладкий вариант.
- Измерьте диаметр трубки: в названии он не указан, поэтому используйте штангенциркуль по старому образцу.
Что прислать для этого товара
- Фото старого нагревателя с двух сторон (общий вид и крупно выводы с маркировкой).
- Чертеж или эскиз с указанием длины корпуса, длины стержней, диаметра трубки, типа и размера крепления (резьба, фланец, отверстия).
- Напряжение сети (380 В) и требуемую схему подключения (звезда/треугольник), если она отличается от стандартной.
- Фото шильдика оборудования или его модели, если нагреватель встроен в конкретный узел (например, в калорифер или блок).
- Уточнить, нужны ли ребра и их шаг, или деталь должна быть гладкой.
- Указать материал корпуса, если среда агрессивная (например, вода, масло, воздух с примесями), иначе делаем из стандартной стали.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, напряжение, тип выводов или материал трубки. Для изменений пришлите эскиз с новыми размерами и укажите условия работы.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент устанавливают в баке через фланец или резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать этот нагреватель на другое напряжение, например 220 В?
Да, сделаем. Пришлите нужное напряжение и схему подключения, а также фото старой детали для сверки крепления.
Если у меня другой тип крепления (не резьба, а фланец), вы переделаете?
Да, изготовим с вашим креплением. Приложите чертеж или фото фланца с размерами отверстий.
Нужна другая длина корпуса, чем 170 мм. Это возможно?
Да, изменим длину под вашу задачу. Пришлите эскиз с новой длиной и подтвердите, что остальные параметры (диаметр, выводы) остаются прежними.
Можно заказать этот ТЭН из нержавейки для агрессивной среды?
Да, сделаем из нержавеющей стали. Укажите среду (кислота, щелочь) и приложите фото старого нагревателя для проверки геометрии.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
