Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

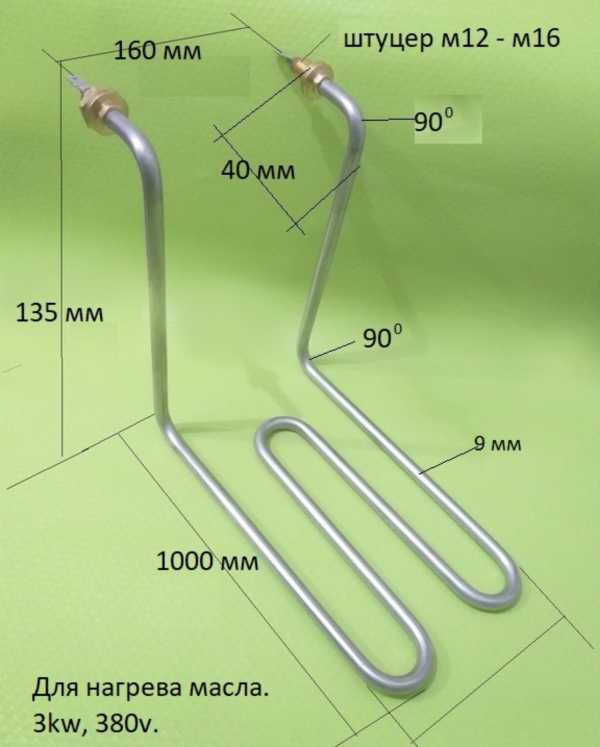

Сравнение U-образного изгиба ТЭН для нагрева масла с вашим образцом
- Форма: сравните U-образный изгиб и расположение двух вертикальных секций. Убедитесь, что ваша старая деталь имеет аналогичное исполнение.
- Крепление: проверьте, есть ли на контактных стержнях резьба (под гайку). Тип резьбы уточните по образцу.
- Выводы: посмотрите, как выведены контактные стержни на верхних концах. Длина этих стержней должна совпадать с вашей деталью.
- Длина и мощность: сверьте общую длину нагревательной части (1000 мм) и мощность (3 кВт при 380 В) с данными старого ТЭН.
Данные для заказа: фото крепления и общий вид масляного ТЭН
- Фото старого ТЭН с двух ракурсов (общий вид и крупно крепление).
- Чертеж или эскиз с указанием расстояний между осями секций, высоты секций и радиуса изгиба (если есть).
- Образец детали для точного копирования формы и крепления (по договоренности).
- Тип и вязкость нагреваемого масла (если среда агрессивная или высокотемпературная).
- Рабочее напряжение и мощность (если отличаются от стандартных 380 В, 3 кВт).
- Размеры посадочного места в оборудовании (диаметр отверстия, глубина погружения).
Изменение длины нагревателя и мощности трубчатого ТЭН под ваш образец
Мы делаем по образцу, фото, чертежу. По заказу меняем длину нагревательной части, мощность под другое напряжение, тип крепления (резьбу, фланец) и материал оболочки под конкретную среду.
ТЭН для нагрева масла: в каком оборудовании
Такие нагреватели ставят в судовых подогревателях топлива и масла, где трубчатый электронагреватель находится в теплообменнике топливной или масляной системы судна.
Вопросы
Мне нужно напряжение 220 В, а не 380. Вы сделаете такой ТЭН?
Да, сделаем. Пришлите желаемую мощность при 220 В или укажите ее в заказе.
У старой детали крепление не резьбовое, а фланец. Можно заказать этот ТЭН с фланцем?
Да, сделаем. Приложите фото или чертеж вашего фланца (размеры, расположение отверстий).
Моя деталь короче, чем указано. Вы можете изготовить ТЭН с другой длиной секций?
Да, сделаем. Укажите в заказе нужную общую длину нагревательной части или пришлите эскиз.
Масло у меня с высокой температурой. Подойдет ли стандартная оболочка?
Если среда агрессивнее обычного масла, мы подберем другой материал оболочки. Сообщите тип масла и максимальную рабочую температуру.
