Какой размер нужен для хомута
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик
Внутренний диаметр хомутового нагревателя снимайте по посадочной поверхности
Измерьте наружный диаметр цилиндра или сопла там, где будет стоять хомут. Ширину определите по свободному месту вдоль оси. Отдельно отметьте, где должны располагаться выводы.
- Замерьте посадочную поверхность, а не старый нагреватель: он мог деформироваться.
- Укажите ширину доступного участка.
- На эскизе покажите положение выводов относительно крепежа и разъёмов.
Для замены хомута нужны размеры места установки, а не только маркировка старого нагревателя.
Разъёмный хомут из двух половин нужен при ограниченном доступе
Если цельный нагреватель нельзя надеть на цилиндр из-за фланца, трубок или других деталей, рассматривают исполнение из двух половин. В каталогах производителей такое исполнение обозначают как разъёмное или полухомут.
По заказу меняем исполнение. Для подбора укажите, можно ли установить цельное кольцо и как должны располагаться половины.
Зазор мешает хомутовому нагревателю передавать тепло
Хомут должен плотно прилегать к поверхности. Неплотная посадка ухудшает теплоотдачу; в каталогах производителей для миканитовых нагревателей отдельно отмечают риск локального перегрева при зазоре.
Затягивайте стяжку равномерно. Если хомут не садится на деталь, не пытайтесь стянуть неподходящий размер крепежом.
Зазор, перекос или неровная посадочная поверхность могут привести к перегреву нагревателя.

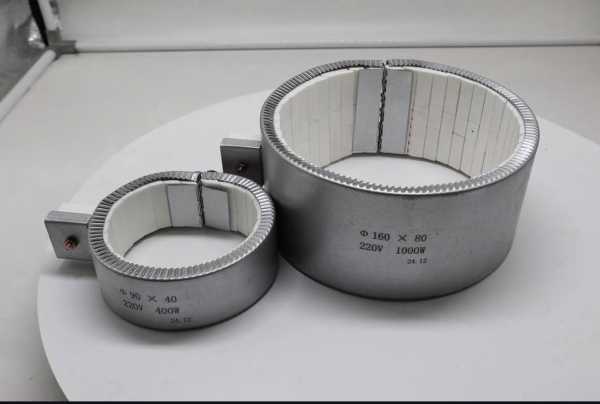

Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Отверстие под термопару и вырезы согласуйте по месту
Покажите на эскизе, где находятся термопара, крепёж и выступающие части цилиндра или сопла. Отметьте положение отверстия или каждого выреза относительно выводов и стыка хомута.
По заказу меняем конструкцию под указанные отверстия и вырезы. Делать их «примерно по месту» рискованно: при установке они могут не совпасть с деталями оборудования.
Что указать в заявке на хомутовый нагреватель
- Диаметр цилиндра или сопла и ширину посадочного места.
- Цельное или разъёмное исполнение.
- Положение выводов, отверстия под термопару и вырезов под крепёж.
- Данные со старого нагревателя, если они читаются: напряжение и мощность.
- Чертёж, эскиз или образец, если есть.
Делаем по чертежу, эскизу, образцу. Если данных недостаточно, приложите фото места установки с указанием размеров.
Где применяют хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где они закрепляются снаружи на цилиндре экструдера по длине. В маслонагревателях баков силовых трансформаторов нагреватель крепится снаружи на баке трансформатора. Также хомутовые нагреватели используются для нефтепродуктов в малых ёмкостях и арматуре, где их устанавливают снаружи на корпусе ёмкости или трубопровода.
Вопросы
Что лучше для сопла: миканит или керамика?
В каталогах производителей для миканита обычно указывают рабочие температуры до 350-400 °C, для керамики до 600-760 °C. Выбор зависит от рабочей температуры и конструкции сопла.
Можно ли сделать хомут шире или уже?
По заказу меняем ширину. Укажите требуемый размер и доступное место на цилиндре или сопле.
Можно ли сделать отверстие под термопару?
Да, укажите на чертеже или эскизе положение отверстия относительно выводов, крепежа и стыка хомута.
Сколько служит хомут при перегреве?
Точный срок без данных о температуре и условиях работы назвать нельзя. Перегрев ускоряет повреждение изоляции и нагревательного элемента.
