Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

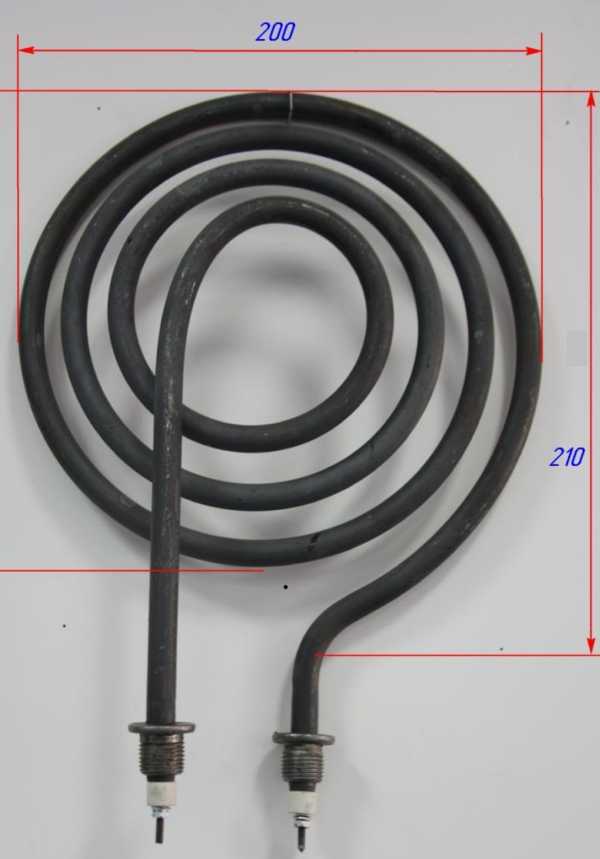

ТЭН-200А 10 3,0 кВт Т: что видно из маркировки
В названии указаны обозначение ТЭН-200А, число 10, мощность 3,0 кВт, буква Т и напряжение 220 В. По одной строке нельзя уверенно определить, что означают «10» и «Т», а также восстановить исполнение нагревателя.
Уточнить для изготовления нужно размеры, форму, материал оболочки, рабочую среду и исполнение крепления.
220 В и расчётный ток 13,64 А
Для этого исполнения в названии указано напряжение 220 В. Расчётный ток составляет 13,64 А, сопротивление в рабочем режиме 16,1 Ом.
- Учитывайте эти значения при подборе электрической цепи.
- Схему подключения выводов нужно сверить с их фактическим расположением.
Крепление ТЭН: штуцер, гайка, фланец и межосевое расстояние
В названии тип присоединения и размеры крепления не указаны. Для замены важно передать точное исполнение узла: штуцер, гайка или фланец, а также размеры и расположение отверстий, если они есть.
Не подбирайте крепление только по мощности и напряжению: важна совместимость с посадочным местом.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма ТЭН и радиус гибки
Контур нагревателя по маркировке определить нельзя. Делаем по чертежу, эскизу, образцу.
- На чертеже покажите форму и габариты.
- Отметьте прямые участки, изгибы и радиусы.
- Укажите расположение выводов и крепления.
Что прислать для подбора ТЭН-200А
Пришлите фото маркировки и самого нагревателя, чертёж или эскиз. Добавьте сведения о рабочей среде, напряжении, мощности, креплении, форме и расположении выводов.
По заказу меняем материал оболочки, напряжение и исполнение присоединительной части после уточнения параметров.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, устанавливаясь в небольшую цилиндрическую камеру нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли поставить ТЭН в другую среду?
Возможность замены зависит от среды и условий работы. Для подбора укажите, что нагревается и в каком исполнении установлен старый ТЭН.
Можно ли сделать оболочку из нержавеющей стали?
У производителей встречаются оболочки из нержавеющей стали, но материал выбирают с учётом рабочей среды. Уточните её при заказе.
Можно ли сделать ТЭН на другое напряжение?
По заказу меняем напряжение. Укажите требуемое значение и мощность, чтобы определить подходящее исполнение.
Можно ли сделать другую резьбу штуцера?
По заказу меняем исполнение присоединительной части. Пришлите обозначение резьбы или чертёж штуцера.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
