Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте общую геометрию и изгибы с вашим ТЭНом для тепловентиляторов
- Форма и конфигурация: совпадает ли общая геометрия, есть ли изгибы, как расположена нагреваемая часть.
- Крепление: тип и расположение монтажных элементов (кронштейн, планка, фланец, гайка), количество отверстий под винты.
- Выводы контактов: их количество, расположение и тип (штекер, клемма, резьба, гибкий провод).
- Длина корпуса: общая длина трубки от вывода до вывода, включая неизолированные концы.
- Мощность и напряжение: указаны на маркировке старой детали или в документации на оборудование.
Приложите снимки креплений и выводов старого ТЭНа тепловентилятора

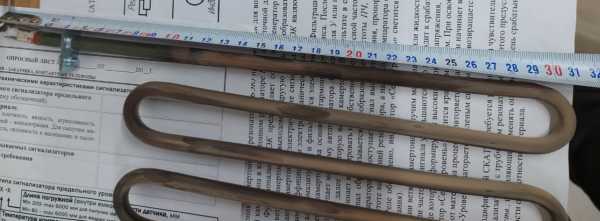

- Фото старого ТЭН с разных сторон, чтобы были видны форма, крепление и выводы.
- Маркировка на корпусе старой детали (цифры и буквы полностью).
- Фото места установки с указанием, куда крепится ТЭН.
- Чертеж или эскиз с размерами, если форма нестандартная.
- Название или модель тепловентилятора, если сохранилась.
Под заказ меняем длину трубки, мощность и напряжение для тепловентиляторов
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления и материал оболочки под вашу среду. Для изменения нужен образец или чертеж с новыми параметрами.
ТЭН для тепловентиляторов: в каком оборудовании
Такие нагреватели ставят в промышленные тепловентиляторы и воздушно-тепловые завесы. В тепловентиляторе ТЭН расположен в корпусе перед осевым вентилятором, а в завесе находится в воздуховодном коробе перед выходными жалюзи. Также нагреватель используется в резервном электронагревателе теплового насоса.
Вопросы
Можно ли сделать ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите образец или чертеж, укажите нужное напряжение и мощность.
Подойдет ли этот ТЭН, если у моего тепловентилятора другое крепление, например планка сбоку?
Мы можем изменить крепление под вашу задачу. Приложите фото старого крепления и чертеж посадочных мест.
Можно ли заказать ТЭН большей длины, чем в стандарте, чтобы увеличить зону нагрева?
Да, изменим длину по вашему образцу или чертежу. Укажите новую длину и мощность.
Сделаете ли вы ТЭН из другого материала, если деталь будет работать в агрессивной среде?
Да, подберем материал оболочки под вашу среду. Пришлите описание условий работы и образец для подгонки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
