Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

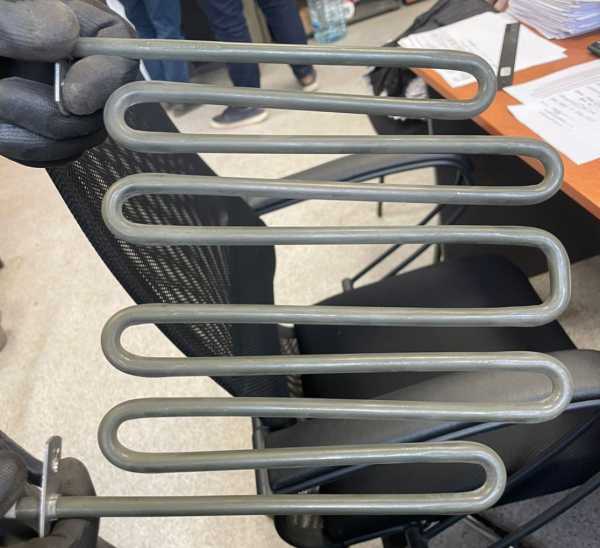

ТЭН ST0761: что говорят 220 В, 2450 Вт и размер 20 × 22 см
Из названия известны напряжение, мощность и указанный размер 20 × 22 см. По этим данным нельзя определить исполнение оболочки и крепления.
- Для изготовления также нужны рабочая среда и условия нагрузки.
- Не указаны материал и диаметр оболочки, форма выводов, длина контактных стержней и конструкция присоединения.
- Делаем по чертежу, эскизу, образцу.
Крепление ST0761: уточните штуцер, гайку или фланец
В каталогах встречаются разные варианты крепления, но название ST0761 не сообщает, какой установлен на этом ТЭНе. Укажите тип присоединения, размеры штуцера или резьбу, если она есть, и межосевое расстояние крепёжных отверстий, если предусмотрен фланец.
Без этих данных нельзя подтвердить совместимость с посадочным местом.
Форма ST0761: передайте изгиб и радиус на эскизе
Обозначение 20 × 22 см не описывает полностью форму ТЭНа и точки, между которыми сняты размеры. Покажите контур и место изгиба на эскизе.
- Отметьте прямые участки и изгибы.
- Нанесите размеры между точками крепления и рабочими частями.
- Укажите радиус изгиба или приложите образец, по которому можно передать форму.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Сопротивление ST0761: ориентир мультиметра 19,8 Ом
При отключённом от сети ТЭНе измерьте сопротивление между контактными выводами. Расчётное сопротивление в рабочем режиме составляет 19,8 Ом; это ориентир по расчёту, а не указанное в названии значение допуска.
Расчётные параметры: 220 В, 2,45 кВт, 11,14 А и 19,8 Ом.
Что прислать для изготовления ST0761
- Чертёж, эскиз с размерами или образец.
- Описание рабочей среды и условий нагрузки.
- Данные о креплении, резьбе и межосевом расстоянии.
- Форму изгиба и радиус, если ТЭН гнутый.
- Требования к материалу оболочки, если они известны.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закрепляется снизу бака через резиновую манжету.
Вопросы
Можно ли сделать ТЭН из нержавейки?
Материал выбирают с учётом рабочей среды и нагрузки. Укажите условия работы, чтобы оценить вариант.
Можно ли поставить ТЭН в другую среду?
По одному названию нельзя подтвердить пригодность для другой среды. Сообщите, что именно будет нагреваться и в каких условиях работает ТЭН.
Можно ли сделать по старому образцу без маркировки?
Делаем по образцу. Приложите его и, если возможно, добавьте эскиз с размерами и описанием рабочей среды.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите её размер и параметры присоединения на чертеже или эскизе.
