Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните общую длину и активную зону парогенераторного ТЭНа
- Сравните общую длину трубки и длину активной зоны (расстояние между местом выхода из крепления и концом ТЭНа). Отклонение в несколько миллиметров может помешать установке.
- Проверьте тип крепления. Эта модель с креплением, которое указано в названии. Посмотрите, совпадает ли оно с вашим: резьба, фланец, хомут или прижимная планка.
- Уточните расположение и тип выводов. Они могут быть штыревыми, под клемму, с резьбой или с гибким проводом. Направление выводов (в одну сторону, в разные) должно совпадать.
- Сверьте мощность и напряжение из названия. Для той же среды и объема воды это прямой аналог.
- Если на вашей детали есть маркировка, сравните буквенные коды в названии. Если коды совпадают, это та же конфигурация.
Пришлите фото крепления и трубки для подбора
- Фото старого ТЭНа с двух сторон: вид на трубку и вид на крепление с выводами.
- Фото шильдика или бирки оборудования (парогенератора, пароочистителя), если она сохранилась.
- Чертеж или эскиз с указанием длины, диаметра трубки, расстояния между центрами креплений.
- Для ТЭНа с фланцем: диаметр фланца по наружному краю и количество отверстий под болты, если они есть.
- Для ТЭНа с гибкими выводами: длина провода от корпуса до наконечника, тип наконечника (кольцо, вилка, обжим).
- Если деталь не имеет маркировки, приложите фото контактной группы и уплотнителя (прокладки, резинки).
Изменим длину, мощность или напряжение под ваш парогенератор
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность и напряжение под вашу задачу, а также тип выводов, крепление и материал оболочки под агрессивную среду. Для этого пришлите фото места установки и укажите, что именно не подходит в старой детали.

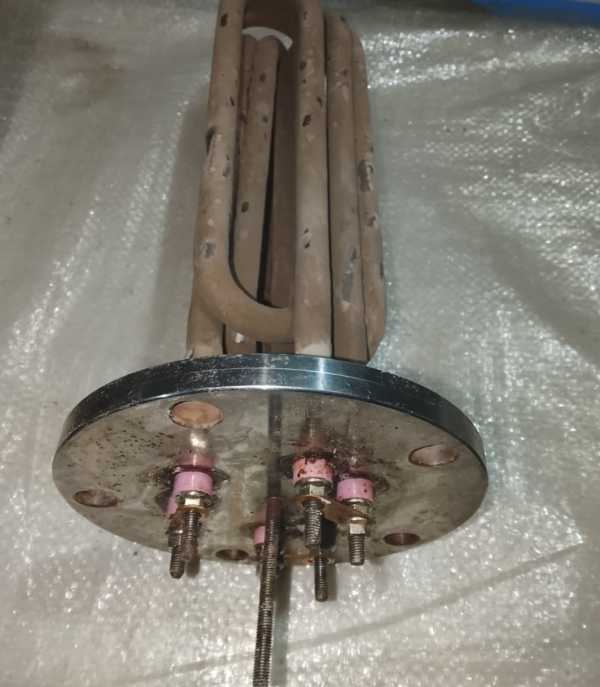

ТЭН для парогенератора: в каком оборудовании
Такие нагреватели ставят в парогенераторы для хаммама и бани, где трубчатый ТЭН погружного типа находится в баке парогенератора. Также нагреватель используется в промышленных и канальных увлажнителях воздуха, где он установлен внутри бака с водой в корпусе увлажнителя. Кроме того, элемент применяется в парогенераторах для гладильных систем, где он размещён в бойлере парогенератора.
Вопросы
Этот ТЭН подойдет для парогенератора с другим напряжением, например 380 В?
Да, сделаем под ваше напряжение. Пришлите фото шильдика оборудования и текущий ТЭН с указанием нужной мощности.
Можно изменить крепление, если у меня не резьба, а фланец?
Да, сделаем с любым креплением: фланец, хомут, прижимная планка. Приложите чертеж или фото посадочного места.
Вы используете другой материал трубки, если среда не вода, а масло или пар с присадками?
Да, меняем материал оболочки (нержавейка, титан, сплавы) под вашу среду. Укажите рабочую температуру и состав среды.
У меня старый ТЭН длиннее на 2 см, можно сделать такой же длины?
Да, сделаем по вашей длине. Измерьте общую длину и длину активной зоны, пришлите фото штангенциркуля с показаниями.
