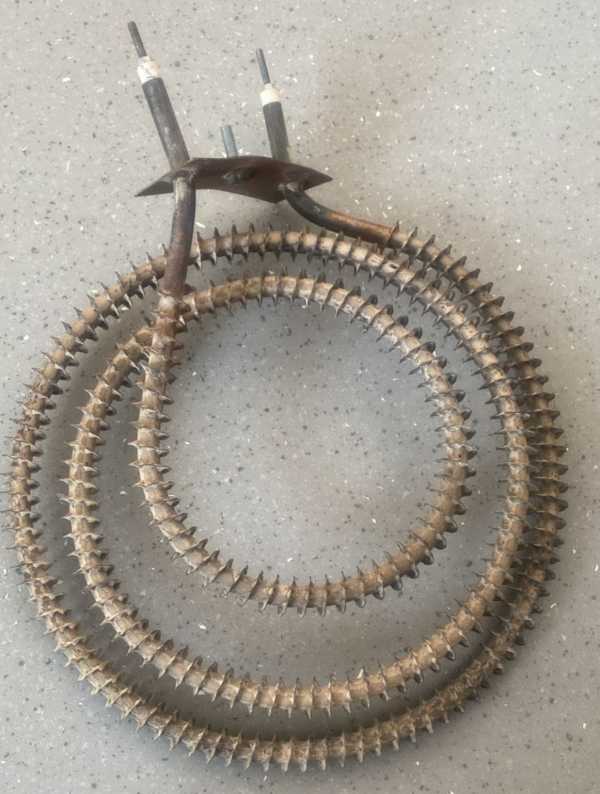

Характеристики
| Тип | ТЭН для тепловентилятора |
|---|---|
| Модель | ТВ-18П |
| Мощность | 12/24 кВт |
Где применяется и в каком оборудовании
Оребрённые ТЭН (ТЭНР) используются в тепловентиляторах, канальных нагревателях, тепловых завесах и электрокалориферах. У производителей DRE, МАКСАЭРО ЭНК такие нагреватели работают с расходом воздуха от 1-2 м/с; у серии ЭКО/ЭКОЦ - аэродинамическое сопротивление до 300 Па, климатическое исполнение УХЛ4.
Подбор по мощности и подключению
Мощность 12/24 кВт по паспорту оборудования обычно соответствует двум ступеням нагрева. Для замены важно совпасть по напряжению (220 или 380 В) и схеме соединения. В трёхфазных нагревателях часто применяется соединение звездой, при котором на каждый ТЭН приходится 220 В. Точную схему и ступени уточняйте по маркировке старого ТЭН или паспорту оборудования.
Особенности подключения и тепловая защита
В канальных нагревателях предусмотрена тепловая защита: биметаллическая отсечка или стержневой термостат. При перегреве ТЭН срабатывает защита с ручным ресетом. Верхний канал часто имеет штуцер для реле контроля перегрева.
Диагностика и замена ТЭН
При неисправности «не греет» проверьте напряжение на клеммах, затем мультиметром целостность цепи ТЭН и сопротивление изоляции между выводом и корпусом. Обрыв или низкое сопротивление изоляции - основание для замены ТЭН в калорифере.
Требования к обдуву
Для защиты от перегрева ТЭН необходим минимальный расход воздуха. В паспортах ТЭНР указана граница 6 м/с по ГОСТ, но на практике у производителей DRE требуется не менее 1 м/с, у МАКСАЭРО ЭНК - не менее 2 м/с.
Что прислать для расчёта
Для изготовления точной копии предоставьте: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, фланец), материал оребрения, наличие обдува и температуру воздуха, а также фото или маркировку старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН изготавливается под параметры модели ТВ-18П мощностью 12/24 кВт. Точное соответствие подбираем по маркировке старого ТЭН или по паспорту оборудования - сравните мощность, напряжение и крепление.
Нужен ли обдув вентилятором?
Да, для работы ТЭН требуется принудительный обдув. Минимальная скорость воздуха - от 1 м/с в зависимости от производителя нагревателя. Без обдува возможен перегрев и выход из строя.
Можно ли сделать другую длину или крепление?
По заказу изготавливаем ТЭН по вашим размерам: длина, форма, мощность, напряжение, крепление (штуцер, фланец). Предоставьте чертёж или образец.
Как проверить старый ТЭН?
Проверьте мультиметром целостность цепи (сопротивление должно быть в пределах нормы) и сопротивление изоляции между выводом и корпусом - норма указана в паспорте оборудования. Обрыв или низкое сопротивление - причина замены.
Что прислать для расчёта?
Для изготовления точной копии нужны: развёрнутая длина, форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха, а также фото старого ТЭН с маркировкой.
Как совпасть со старым нагревателем по подключению и мощности?
Уточните напряжение (220 или 380В) и схему соединения (звезда). Мощность 12/24 кВт может соответствовать двум ступеням. Сравните количество и расположение выводов старого ТЭН.
