Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

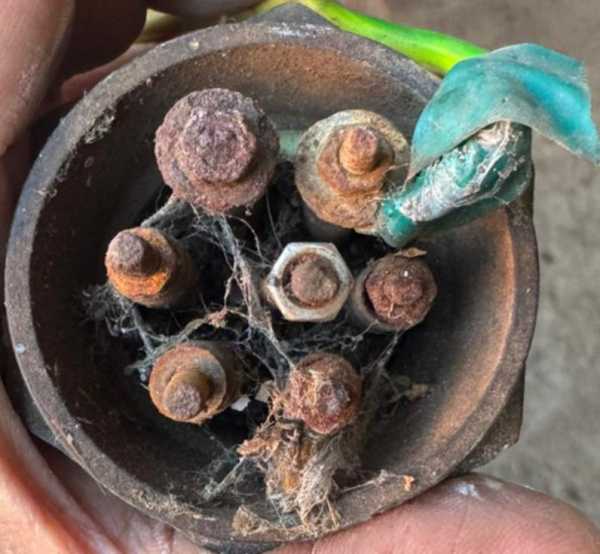

Сверка выводов старого трёхфазного блока ТЭН с резьбовыми шпильками
- Сопоставьте количество и расположение выводов на старом блоке с резьбовыми шпильками и гайками на фото.
- Убедитесь, что ваш старый нагреватель тоже закреплён на круглом фланце.
- Сверьте общую длину (глубину погружаемой части) вашей детали с этим блоком.
- Проверьте мощность и напряжение, указанные на корпусе старого ТЭН или в документации оборудования.
Фото трёхфазного ТЭНа с фланцем для проверки геометрии посадки
- Фото старого блока в сборе с фланцем, чтобы мы видели общую геометрию.
- Фото шильдика вашего оборудования (если есть) с указанием напряжения и мощности.
- Чёткий чертёж или эскиз с размерами посадочного места и длиной трубчатой части.
- Образец детали, если возможна отправка: делаем по образцу, фото, чертежу.
- Уточните, меняется ли что-то в подключении: количество фаз или сечение провода.
Изменение мощности, напряжения или длины погружаемой части трёхфазного блока ТЭН под заказ
По заказу меняем мощность, напряжение, длину погружаемой части и материал оболочки под вашу среду. Делаем по образцу, фото, чертежу.
Где ставят блоки ТЭН
Такие нагреватели ставят в электрокотлах отопления, промышленных электропарогенераторах и бойлерах кофемашин. В электрокотле блок ТЭН вкручен в бак корпуса, в парогенераторе он находится внутри паровой рубашки, а в бойлере кофемашины расположен внутри корпуса.
Вопросы
Мне нужно другое напряжение, например 220 В, а этот блок на 380 В. Вы сделаете?
Да, сделаем. Пришлите фото шильдика вашего оборудования и укажите желаемое напряжение.
Подойдёт ли этот фланец к моему старому баку, если отверстие нестандартное?
Если крепление другое, мы можем изменить фланец по вашему чертежу или образцу. Приложите размеры и фото посадочного места.
Можно ли увеличить длину нагревательной части, чтобы ТЭН доставал до дна бака?
Да, изменим длину под вашу задачу. Укажите нужный размер глубины в миллиметрах.
Среда у меня агрессивная, обычная сталь быстро прогорит. Сделаете из другого материала?
Да, изготовим блок в материале, устойчивом к вашей среде. Пришлите информацию о том, в какой жидкости или газе работает нагреватель.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
