Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 140 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

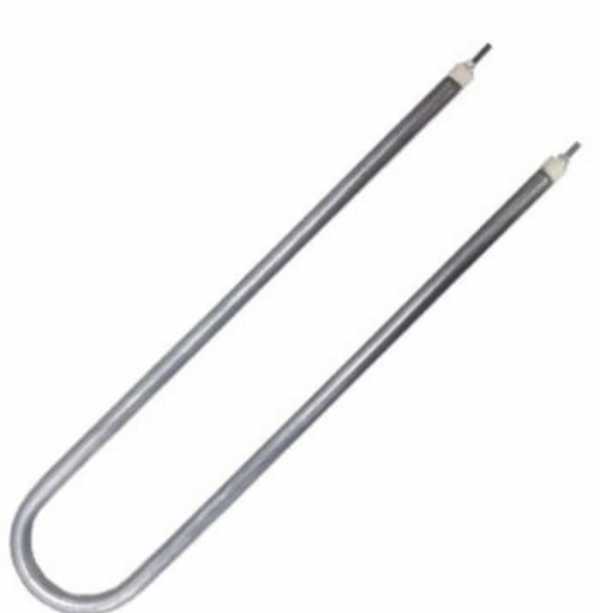

Из названия «ТЭН воздушный Uобразный L=140, 1,6 кВт» известно, что это трубчатый электронагреватель для воздуха, мощность 1,6 кВт, форма U-образная, длина L=140 (скорее всего, развёрнутая длина или расстояние между осями - нужно уточнить).
Для изготовления понадобятся ещё:
- Диаметр оболочки (у производителей от 6,5 до 16 мм)
- Материал оболочки (углеродистая сталь, нержавейка - зависит от среды)
- Напряжение (стандартные: 220 В, 380 В и др.)
- Длина холодных зон и контактных стержней
- Тип и размер крепления
- Радиус гибки U-образной части
L=140 в названии - главный размер, но без уточнения, что именно измерено: общая развёрнутая длина, межосевое расстояние или длина прямого участка.
Форма и гибка: как передать форму и радиус
U-образная форма задаётся двумя параметрами: расстоянием между осями параллельных ветвей (межосевое) и радиусом гибки на повороте. Чем меньше радиус, тем сложнее изготовить ТЭН без повреждения спирали внутри.
Как передать:
- Прислать образец старого ТЭН
- Начертить эскиз от руки с размерами: A (межосевое), R (радиус гибки), L1 и L2 (длина прямых участков до гиба)
- Указать, с какой стороны выходят контактные стержни
Радиус гибки не может быть меньше двух диаметров оболочки - иначе спираль внутри может замкнуть или оборваться.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - распрямите старый ТЭН (если возможно) или измерьте по наружной стороне гиба гибкой линейкой/шнуром. У U-образного это: две прямые ветви + длина дуги по центру трубки.
- Холодные зоны - отмерьте от каждого конца трубки до места, где начинается нагрев (обычно 40 - 250 мм по ГОСТ). Без этого активная часть будет другой длины, и мощность 1,6 кВт не получится.
- Форма после гибки - зарисуйте контур: углы, радиусы, положение выводов. Сфотографируйте рядом с линейкой.
Главная цифра для заказа - развёрнутая длина. Ошибка в ней на 10 мм изменит сопротивление и мощность.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
У воздушных U-образных ТЭН крепление чаще всего - резьбовой штуцер или гайка на одном или обоих концах. Реже - приварной фланец.
Что измерить:
- Резьба (М14, M18, M22, M27 и т.д.) - шаг и диаметр
- Длина резьбовой части
- Межосевое расстояние между ветвями U (если крепление на два отверстия)
- Диаметр отверстия в оборудовании под установку
Делаем по чертежу, эскизу, образцу. По заказу меняем тип крепления: вместо штуцера - гайку, вместо фланца - штуцер.
Межосевое расстояние и резьбу нужно снять со старого ТЭН - в каталогах производителей эти размеры не стандартизированы.
Что прислать
Чтобы изготовить точную замену без маркировки, достаточно прислать:
- Фото старого ТЭН с трёх ракурсов (общий вид, крупно выводы, крупно гиб)
- Эскиз с размерами: развёрнутая длина, длина холодных зон, межосевое, радиус гибки, резьба, длина контактных стержней
- Образец - если есть возможность, отправьте его курьером (мы делаем по образцу)
- Данные о среде: воздух, температура, наличие циркуляции - это нужно для выбора материала оболочки
Без образца или эскиза с размерами изготовить ТЭН с мощностью 1,6 кВт и нужной формой можно только при полном совпадении длины и диаметра оболочки со стандартом.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах настольных и аэрогрилях. В духовых шкафах элемент располагается на задней или боковых стенках камеры сверху и снизу. В настольных мини-печах открытые нагреватели находятся сверху и снизу камеры. В аэрогриле кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке.
Вопросы
Как измерить развёрнутую длину, если ТЭН уже согнут?
Используйте гибкую рулетку или шнур по наружной стороне изгиба - от одного контактного стержня до другого. Если ТЭН можно аккуратно распрямить, измерьте линейкой.
Можно ли сделать этот ТЭН из нержавейки?
Да, по заказу меняем материал оболочки. Для воздуха с температурой выше 450°C у производителей применяют нержавеющую жаропрочную сталь (код T по ГОСТ). Для обычного воздуха до 450°C подходит углеродистая сталь.
Можно ли поставить такой ТЭН в другую среду, например в воду?
Нет, этот ТЭН рассчитан на воздух. Для воды нужна другая удельная мощность на поверхности оболочки (до 15 Вт/см² вместо 2,2 Вт/см²) и материал - медь или нержавейка. Использование воздушного ТЭН в воде приведёт к перегреву и пробою.
Можно ли сделать ТЭН по старому образцу, если на нём нет маркировки?
Да, делаем по образцу, чертежу или эскизу. Пришлите сам ТЭН или его фото с размерами - мы изготовим точную копию по форме, креплению и мощности 1,6 кВт.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
