Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

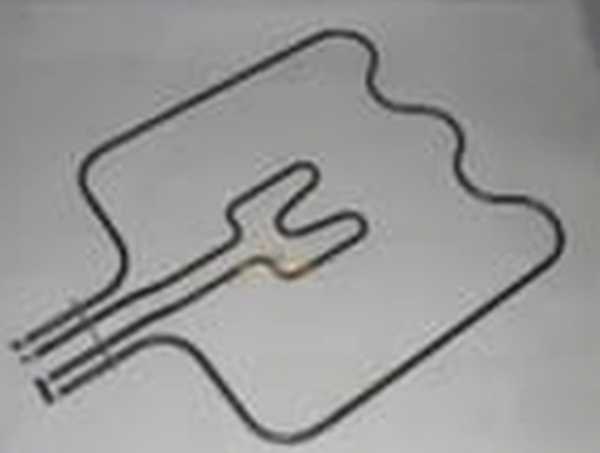

Сверьте форму и расстояние между осями крепления нижнего ТЭНа духового шкафа
- Форма и габариты: Сравните изгиб трубки и расстояние между осями крепления. Повторите контур старого нагревателя на листе бумаги и наложите на чертёж.
- Крепление и фланец: Проверьте тип и расположение монтажных отверстий, форму и размер прижимной планки или фланца.
- Выводы и контакты: Посмотрите количество, длину и тип наконечников (под клемму, под винт, под обжим). Убедитесь, что они выходят из той же стороны трубки.
- Длина и мощность: Сверьте номинальную длину трубки и мощность (обычно указана на корпусе или в маркировке).
- Маркировка на детали: Если на старом ТЭНе есть код или надпись, запишите её. Укажите её в заказе без расшифровки.
Пришлите фото старого нижнего нагревателя с изгибами и местами сварки
- Фото старого нагревателя с нескольких сторон, чтобы были видны все изгибы и места сварки.
- Чертёж или эскиз с размерами: длина по осям крепления, длина трубки, диаметр трубки, расстояние между выводами.
- Фото шильдика или бирки с маркировкой духового шкафа (производитель, модель, серийный номер).
- Фото места установки: показать, как ТЭН стоит в корпусе, куда входят контакты, есть ли заземляющий лепесток.
- Если есть, фото сломанного крепления или дефекта - это поможет точнее повторить узел.
Изготовим нижний ТЭН другой конфигурации под вашу задачу
Мы делаем по образцу, фото, чертежу. По заказу меняем конфигурацию под вашу задачу: например, уменьшаем или увеличиваем длину трубки, меняем тип крепления, выгибаем другую форму, подбираем другое напряжение или мощность. Для этого пришлите фото старой детали и опишите, что должно измениться.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в духовых шкафах (встраиваемых электрических), где открытые трубчатые ТЭНы расположены на задней или боковых стенках камеры сверху и снизу. Также нагреватели этого типа используются в ротационных пекарских шкафах, где ТЭНы в камере обеспечивают сухой нагрев и комбинированный режим с подачей пара.
Вопросы
Подойдёт ли этот ТЭН, если у моего шкафа другое напряжение (например, 220 В вместо 380 В)?
Да, сделаем под ваше напряжение. Пришлите фото шильдика шкафа и требуемую мощность.
Можно ли сделать такую же деталь, но с другой длиной выводов (короче/длиннее)?
Да, меняем длину и сечение выводов по вашему чертежу. Приложите к заказу эскиз с нужными размерами.
Если крепление не совпадает по отверстиям, вы можете сделать другой фланец?
Да, изготовим крепление по вашим размерам. Пришлите шаблон или фото с указанием расстояния между отверстиями.
Нужен ТЭН из материала, устойчивого к влаге или кислоте внутри камеры. Вы сделаете?
Да, подберём материал трубки под вашу среду. Сообщите, какая среда (например, пар, конденсат, кислотные остатки) и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
