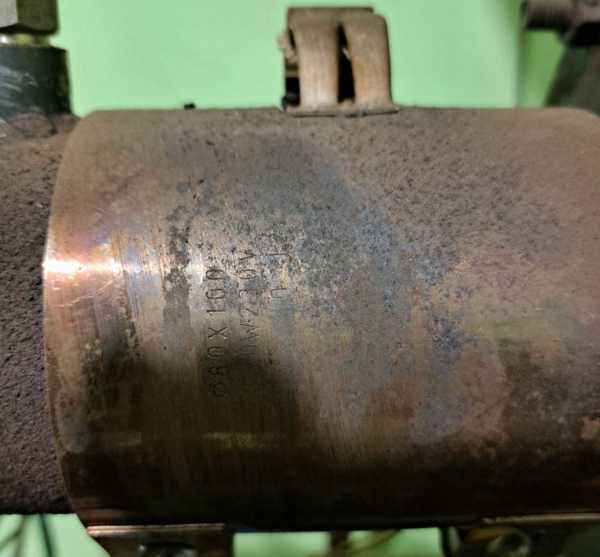

Снимите диаметр хомута по цилиндру или соплу
Измеряйте деталь, которую будет охватывать нагреватель. Размеры старого хомута могут не подойти, если он деформирован.
- Измерьте внутренний диаметр по цилиндру или соплу в месте установки.
- Измерьте доступную ширину зоны нагрева.
- Укажите, где должны выходить провода: отметьте сторону или направление относительно установленной детали.
В заявке указывайте размеры посадочного места, а не приблизительные размеры по старому нагревателю.
Разъёмный хомут из двух половин: когда без него не обойтись
Разъёмное исполнение рассматривают, когда цельное кольцо нельзя надеть на деталь: мешают бурт, соседний узел или ограничен доступ для монтажа. В таком случае важно указать это в заявке.
Делаем по чертежу, эскизу, образцу.
Зазор и слабая затяжка мешают нагреву
Хомут должен плотно прилегать к цилиндру или соплу. Зазор ухудшает передачу тепла, а неплотная посадка может мешать стабильной работе.
Не пытайтесь исправить неподходящий диаметр чрезмерной затяжкой стяжки: она не заменит правильную посадку.
Какой размер нужен для хомута
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик
Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоМиканит или керамика: температура и нагрузка
У большинства производителей миканитовая изоляция рассчитана на температуру до 350°C и удельную мощность до 4-4,5 Вт/см². Керамическая - до 600°C и до 8,0 Вт/см².
Выбор зависит не только от температуры, но и от допустимой удельной мощности. Эти значения относятся к типу изоляции в каталогах производителей, а не к характеристикам конкретного экземпляра.
350°C и 600°C - ориентиры по изоляции, а не готовый режим для вашей детали.
Что указать в заявке на хомутовый ТЭН
- Внутренний диаметр по цилиндру или соплу и ширину зоны установки.
- Место и направление выхода проводов.
- Нужен ли разъёмный хомут из двух половин.
- Требуемые напряжение, мощность и материал изоляции.
- Чертёж, эскиз или образец, если они есть.
По заказу меняем исполнение по согласованным параметрам.
Где применяют хомутовые нагреватели
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где их закрепляют снаружи на цилиндре для поддержания температуры по зонам. Также нагреватель используется в маслонагревателе бака силового трансформатора, где он крепится снаружи на баке. В аэрогрилях кольцевой элемент располагается вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать хомут шире или уже?
Да, по заказу меняем ширину. Укажите нужный размер в заявке или приложите чертёж.
Можно ли сделать на 220 В при тех же размерах?
Одних размеров недостаточно, чтобы подтвердить исполнение на 220 В. Укажите напряжение и требуемую мощность в заявке.
Можно ли сделать разъёмный хомут из двух половин?
Да, укажите, что нужно разъёмное исполнение. Если есть чертёж или эскиз, приложите его.
Что лучше для сопла: миканит или керамика?
Сравните рабочую температуру и допустимую удельную мощность: в каталогах производителей для миканита указаны до 350°C и 4-4,5 Вт/см², для керамики - до 600°C и 8,0 Вт/см². Выбирайте по требуемому режиму, а не только по материалу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
