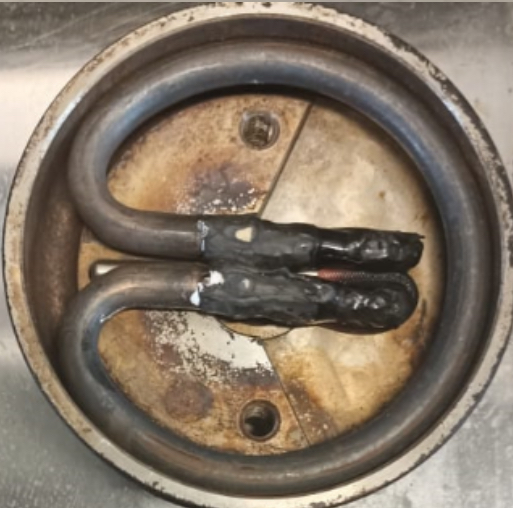

Тэн 110В, 250 Вт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 250 Вт; можно меньше или больше, примерно от 150 Вт до 350 Вт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «ТЭН 110В, 250 Вт» понятны два главных электрических параметра: 0,25 кВт и 110 В. На основе этих цифр рассчитаны ток (2,27 А) и сопротивление в рабочем режиме (48,4 Ом). Этого достаточно, чтобы подобрать спираль нужного сопротивления.

Инженерная заметка

Чего нет в названии: диаметр оболочки, развёрнутая длина, длина холодных зон, материал трубки и среда, для которой ТЭН предназначен. Без этих данных изготовить точную копию нельзя.

Важно

Не пытайтесь заказать ТЭН только по мощности и напряжению - без размеров и указания среды он будет сделан «вслепую» и может не подойти по геометрии или перегреться.

Среда и материал оболочки: вода, воздух, масло

Среда, в которой будет работать ТЭН, определяет материал трубки и предельную удельную мощность. У производителей в каталогах:

Вода (код X, J, P) - медь, латунь, нержавеющая или углеродистая сталь. Предельная мощность от 9 до 15 Вт/см².
Воздух (код S, T, O, K) - углеродистая или нержавеющая сталь. Для неподвижного воздуха до 450°C - не более 2,2 Вт/см², для движущегося - до 6,5 Вт/см².
Масло, жиры (код Z) - углеродистая сталь, 3,0 Вт/см².

Ваша задача: точно назвать среду. Если ставите в другую среду, чем была у старого ТЭН - сообщите об этом. По заказу меняем материал оболочки и корректируем мощность под условия.

Главная цифра: 0,25 кВт при 110 В - это 2,27 А. Для воды такой мощности хватит, для воздуха без обдува - может быть мало.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы сделать новый ТЭН, нужно снять три главных размера:

Развёрнутая длина оболочки - полная длина трубки, если её распрямить. Измеряется рулеткой по центру трубки от одного контактного стержня до другого. У производителей в ГОСТ допуск на длину до 1000 мм - ±2% (не более 12 мм).
Длина холодных зон - расстояние от конца контактного стержня до начала активной (греющей) части. Обычно обозначается буквой по ГОСТ: A (40 мм), B (65 мм), C (100 мм) и т.д. Уточните, какая была на старом ТЭН.
Форма после гибки - зарисуйте контур: прямые участки, изгибы, радиусы. Обязательно отметьте, где находятся контактные стержни - они должны быть только на прямом участке, не ближе 20 мм от изгиба (для оболочек диаметром 10 - 16 мм).

Инженерная заметка

Снимайте размеры с того ТЭН, который точно работал в вашей среде. Если старый сгорел, проверьте, не деформировалась ли трубка.

Форма и гибка: как передать форму и радиус

Для изготовления нужен чертёж или эскиз. Можно прислать:

Фотографию старого ТЭН с линейкой рядом (чтобы видеть пропорции).
Рисунок от руки с указанием всех прямых отрезков и радиусов изгиба.
Если есть возможность - шаблон из проволоки, повторяющий контур.

Радиус гибки обычно не меньше 2 - 3 диаметров трубки. Уточните его, если важно точное совпадение. Делаем по чертежу, эскизу, образцу.

Важно

Не допускайте изгибов в зоне контактных стержней - это приведёт к разрушению изоляции. Конец стержня должен быть на прямом участке длиной не менее 20 мм.

Что прислать

Для заказа достаточно:

Электрические данные: 110 В, 0,25 кВт - это уже есть.
Среда (вода, воздух, масло, другая).
Материал оболочки, если он критичен (нержавейка, медь, сталь). Если не знаете - скажите среду, подберём по ГОСТ.
Развёрнутая длина (в мм).
Длина холодной зоны (в мм или буква по ГОСТ).
Форма (чертёж, эскиз, фото с размерами).
Тип крепления: резьба штуцера, фланец или без крепления. Если есть резьба - укажите диаметр и шаг.

По заказу меняем материал оболочки, длину холодной зоны, тип крепления. Делаем по чертежу, эскизу, образцу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку. Также их устанавливают в проточных водонагревателях, в небольшой камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Как измерить развёрнутую длину?

Положите старый ТЭН на ровную поверхность, возьмите гибкую рулетку или шнур, повторите изгибы и измерьте полную длину от одного контактного стержня до другого по центру трубки.

Можно ли поставить в другую среду?

Да, но нужно пересчитать мощность и выбрать материал оболочки по таблице ГОСТ. Сообщите новую среду - мы подберём подходящий вариант.

Можно ли нержавейку?

Да, нержавеющая сталь (например, 08Х18Н10Т) применяется для воды с кислотами (код J) и для воздуха свыше 450°C (код T). Укажите среду - подберём.

Можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу на любую стандартную (например, G 1/2, G 3/4, M16 и т.д.). Укажите нужный диаметр и шаг.
