Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка маркировки блока ТЭН 200/18/3 Х
- Сравните маркировку на старом блоке с «Hilzinger 403-С 200/18/3 Х». Если маркировка совпадает, это полный аналог.
- Проверьте тип крепления: у этого блока шестигранный штуцер с крупной резьбой. Ваша старая деталь должна иметь такую же форму крепления.
- Посмотрите на выводы: с обратной стороны расположен металлический кожух с боковым портом для подключения питания. Убедитесь, что расположение контактов совпадает.
- Уточните длину активной части и общую длину блока по вашей детали. Название «200/18/3» содержит параметры длины и мощности, сверьте их с вашими значениями.
- Подсчитайте количество ТЭН в блоке: в этом варианте их три («3 Х»). У вас должно быть такое же количество трубок в одном штуцере.

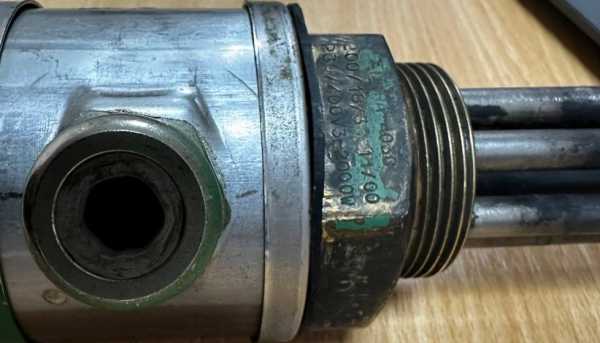

Фото старого блока с маркировкой Hilzinger 403-С
- Фото старого блока с чёткой видимой маркировкой, особенно если часть букв стёрта.
- Фото штуцера и резьбы, чтобы подтвердить тип крепления.
- Фото бокового порта подключения и расположения выводов под кожухом.
- Укажите напряжение и мощность, которые написаны на старой детали, если они отличаются от стандартных.
- Если деталь устанавливается в конкретное оборудование, сообщите его название или модель.
Изготовление блока ТЭН под заказ с другими параметрами
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, общую длину блока, тип штуцера и материал трубок под вашу среду. Внешний вид и крепление можем сохранить, но скорректировать электрические параметры.
Где ставят блоки ТЭН
Такие нагреватели ставят в блоки ТЭН для твердотопливных котлов, где они используются как догрев или ТЭН-вставка, а также в промышленные электрокотлы отопления. В твердотопливных котлах блок устанавливается в штатную бобышку или в обвязку, а в промышленных электрокотлах размещается в герметичной оболочке внутри корпуса. Кроме того, нагреватели применяются в ваннах длительной пастеризации молока, где работают в водяной рубашке ванны.
Вопросы
У меня блок с такой же маркировкой, но другое напряжение. Вы сделаете под мои 380 В?
Да, сделаем. Пришлите фото старой детали и напишите нужное напряжение и мощность.
А если у меня штуцер не шестигранный, а круглый, вы сможете повторить форму крепления?
Да, сделаем по вашему образцу или чертежу крепления.
Мне нужно изменить длину активной части трубок, оставив тот же штуцер. Это возможно?
Да, по заказу меняем длину. Пришлите точные размеры старой детали.
Блок будет работать в агрессивной среде. Вы можете сделать трубки из другого материала?
Да, сделаем из материала, подходящего под вашу среду. Для заказа пришлите фото детали и укажите тип среды.
