Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Тэн для печи: сверка геометрии и креплений по старому образцу
- Сравните изгиб и общую геометрию корпуса. ТЭН должен повторять форму старого.
- Проверьте тип и расположение крепежа. Уточните, есть ли резьба, фланец, проушины или иной способ фиксации.
- Сверьте расположение и направление выводов (штекеры, клеммы, контактные стержни).
- Измерьте длину активной части (от места крепления до торца) и полный размах.
- Убедитесь, что мощность и напряжение соответствуют требованиям вашей установки.

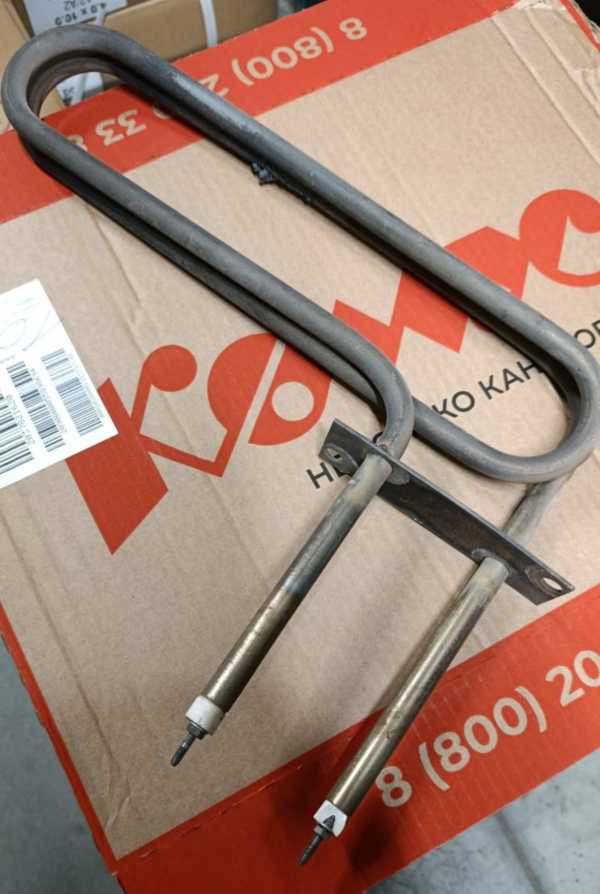

Фото старого ТЭНа для печи под порошковую покраску: ракурсы и размеры
- Чёткое фото старого ТЭНа с нескольких ракурсов (общий вид, крепление, выводы).
- Эскиз или чертёж с размерами, которые вы сможете снять: длина, ширина, диаметр трубки, межосевое расстояние.
- Фото шильдика или данные с корпуса печи (мощность, напряжение, маркировка, если читается).
- Уточнение типа среды (воздух, камера порошковой окраски, наличие агрессивных испарений).
- Если есть особенности монтажа (обдув, защита от перегрева), опишите их кратко.
Изменение длины активной части и мощности трубчатого ТЭНа для печи
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, напряжение, тип и расположение крепежа, материал оболочки под условия среды.
Где применяют Нагреватель для печи под порошковую покраску
Такие нагреватели ставят в камерах полимеризации порошковой покраски. ТЭН располагается в отдельном тепловом блоке, пристыкованном к камере снаружи, или в боковых стенках камеры с теплоотражающими экранами.
Вопросы
У меня другое напряжение сети, чем указано на старом ТЭНе. Вы сделаете?
Да, сделаем под ваше напряжение. Приложите к заказу фото шильдика оборудования и напишите требуемые вольты.
Можно изменить длину трубки, чтобы ТЭН встал в другой корпус?
Да, сделаем другую длину. Приложите чертёж или снимок с размерами посадочного места.
У меня агрессивная среда в камере, подойдёт стандартная оболочка?
Сделаем из материала, устойчивого к вашей среде. Укажите тип среды или приложите фото условий эксплуатации.
Нужно другое крепление, не такое, как на образце. Это возможно?
Да, сделаем крепление по вашему эскизу. Приложите схему или фото с размерами нужного узла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
