Характеристики
| Изделие | Тэн |
|---|---|
| Модель оборудования | ВНР-Р-9 |
| Применение | Тепловентилятор |
Где применяется и в каком оборудовании

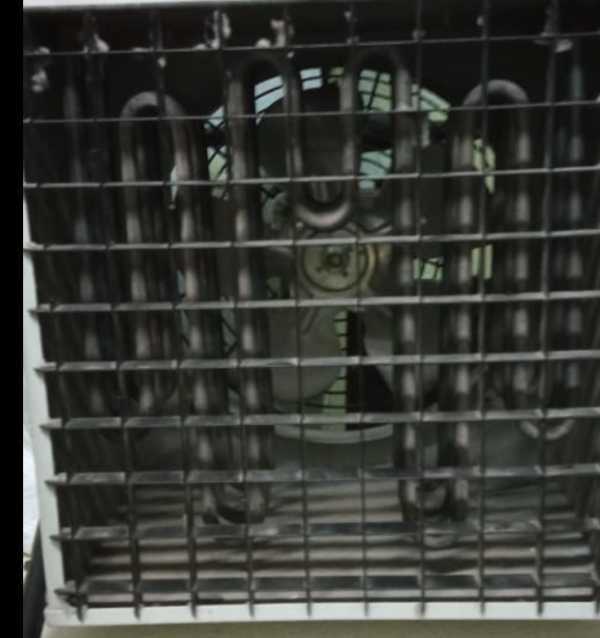

Тэн для тепловентилятора ВНР-Р-9 используется в калориферах и приточных вентиляционных установках, в том числе со смесительной камерой. Подходит для тепловых завес, тепловых пушек и канальных нагревателей круглого канала. Оборудование работает с расходом воздуха от 50 м³/ч (для D100) до 900 м³/ч (для D400) и более.
- Канальные нагреватели DRE (обдув от 1 м/с, 0,5-24 кВт)
- Канальные нагреватели МАКСАЭРО ЭНК (нержавеющая сталь, диаметр канала 100-400 мм)
- Канальные нагреватели МАКСАЭРО ЭНП (ступенчатое регулирование мощности, 1-5 групп ТЭН)
- Тепловые завесы Zilon (горизонтальный монтаж, до 2 м высоты)
- Тепловые пушки общего назначения
Требования к обдуву и удельной нагрузке
Для предотвращения перегрева ТЭН необходим минимальный расход воздуха. В документации производителей указано: для DRE скорость не менее 1 м/с, для ЭНК минимальный расход от 50 м³/ч (D100) до 900 м³/ч (D400). Температура поверхности ТЭН не должна превышать 190°C (по данным серии ЭКО). Удельная нагрузка на нагреватель зависит от скорости потока и площади оребрения.
- Минимальный расход воздуха по диаметру канала: D100 - 50 м³/ч, D125 - 90, D160 - 150, D200 - 230, D250 - 350, D315 - 560, D355 - 740, D400 - 900
Подбор ТЭН по параметрам
При подборе замены учитывайте развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, мощность и напряжение. Крепление может быть штуцером с гайкой или на фланце. Материал оребрения - углеродистая или нержавеющая сталь. Важно знать, есть ли обдув вентилятором и температура воздуха на входе.
Конструктивные особенности и материалы
Оребрение выполняется навивкой стальной ленты на трубку, что увеличивает площадь теплообмена и создаёт дополнительное аэродинамическое сопротивление. По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером с гайкой или на фланце. Базовая трубка ТЭН выполняется по диаметрам ГОСТ 13268-88 (сам стандарт не описывает параметры оребрения). Климатическое исполнение - УХЛ4 по ГОСТ 15150. В некоторых моделях предусмотрена секция ТЭН для ступенчатого регулирования.
Диагностика и проверка исправности
Если тепловентилятор не греет, проверьте напряжение на клеммах ТЭН, затем проверьте цепь мультиметром на обрыв. Измерьте сопротивление изоляции между контактным стержнем и корпусом. Обрыв цепи или низкое сопротивление изоляции - основание для замены. При частых срабатываниях аварийной защиты проверьте расход воздуха и температуру.
Что прислать для расчёта
Для изготовления ТЭН по вашим параметрам необходимы: развёрнутая длина и форма, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температура воздуха. Если есть старый нагреватель - пришлите фото с маркировкой или модель оборудования.
- Развёрнутая длина и форма (прямой, U-образный)
- Расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Есть ли обдув вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Тэн предназначен для тепловентилятора ВНР-Р-9. Если ваше оборудование другой модели, сверьте размеры, крепление и электрические параметры. При наличии старого нагревателя пришлите фото или маркировку.
Нужен ли обдув вентилятором?
Да, для предотвращения перегрева необходим обдув. Минимальная скорость воздуха - 1 м/с (по данным DRE). Без обдува ТЭН выйдет из строя.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН с другими размерами, формой и креплением. Укажите развёрнутую длину, расстояние между выводами и тип крепления.
Как проверить старый ТЭН?
Проверьте напряжение на клеммах, затем измерьте сопротивление цепи. Нормальное сопротивление - несколько десятков Ом. Также проверьте сопротивление изоляции - должно быть не менее 0,5 МОм.
Что прислать для расчёта?
Пришлите развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, информацию об обдуве и температуре воздуха. Если есть - фото старого ТЭН с маркировкой.
Как влияет обдув на работу ТЭН в калорифере?
Обдув отводит тепло от поверхности ТЭН, предотвращая перегрев. При недостаточном расходе воздуха температура оболочки растёт сверх нормы (например, у серии ЭКО допустимый предел - 190°C), что ведёт к выходу нагревателя из строя. Удельная нагрузка должна быть рассчитана под конкретный расход.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
