Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка геометрии трубчатого ТЭН для сухожара
- Сравните форму и геометрию. Убедитесь, что конфигурация трубки (прямая, U образная, W образная) совпадает с вашей старой деталью.
- Проверьте крепление. Посмотрите на наличие и тип монтажных элементов (хомут, фланец, отверстия под винт).
- Сверьте выводы контактов. Обратите внимание на их расположение, количество и тип (штырь, резьба, клемма).
- Измерьте общую длину и длину активной части. Сопоставьте эти размеры с вашим образцом.
- Уточните мощность и напряжение. Эта информация, как и другие параметры, следует из названия и маркировки на старой детали.

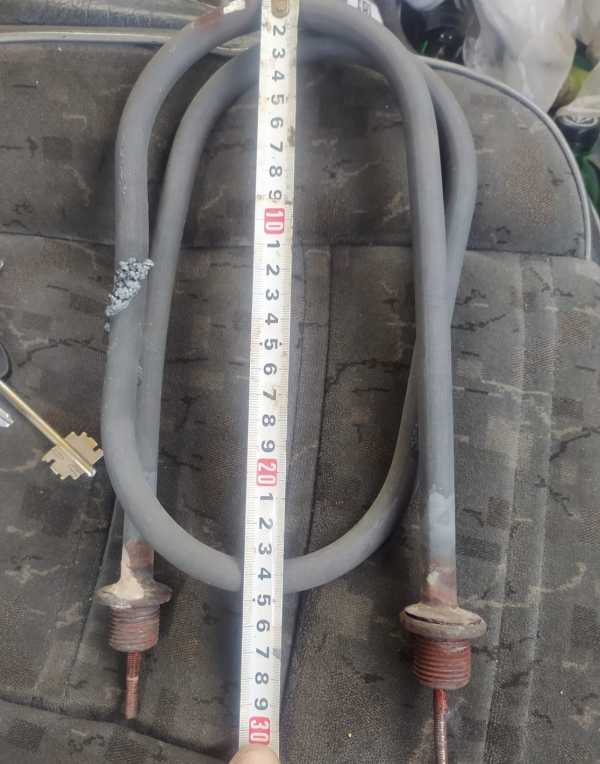

Фото старого ТЭН сухожара для изготовления аналога
- Фото старого ТЭН с разных ракурсов, включая общий вид и крупный план крепления и выводов.
- Фото шильдика или маркировки оборудования, где указана модель.
- Эскиз с размерами (общая длина, длина активной части, расстояние между осями, диаметр трубки).
- Образец детали, если есть возможность. Делаем по образцу, фото, чертежу.
- Уточните среду эксплуатации (воздух, сухое тепло, контакт с материалом), если это влияет на материал оболочки.
Изготовим ТЭН для сухожара другой длины или мощности
Делаем по образцу, фото, чертежу. По заказу меняем форму, длину, тип крепления, мощность, напряжение, материал трубки под вашу задачу.
Применение: ТЭН для сухожара
Такие нагреватели ставят в сухожаровые шкафы-стерилизаторы и воздушные стерилизаторы. В этом оборудовании нагреватель расположен внутри металлической камеры или по её периметру на стенках. Также подобные ТЭНы встречаются в духовых шкафах, где они находятся на задних и боковых стенках камеры, и в мини-печах, где установлены открытые элементы сверху и снизу камеры.
Вопросы
Мне нужно другое напряжение, чем указано в маркировке. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
У меня другая длина трубки, крепление не совпадает. Вы можете изменить?
Да, сделаем. Для этого потребуется эскиз с новыми размерами и фото старого крепления.
ТЭН будет работать не на воздухе, а в контакте с другой средой. Вы подберете материал?
Да, сделаем. Уточните тип среды и пришлите фото детали, мы предложим подходящий материал.
Мне нужно изменить мощность. Это возможно?
Да, сделаем. Укажите нужную мощность в заказе и приложите фото или чертеж вашего образца.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
