Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

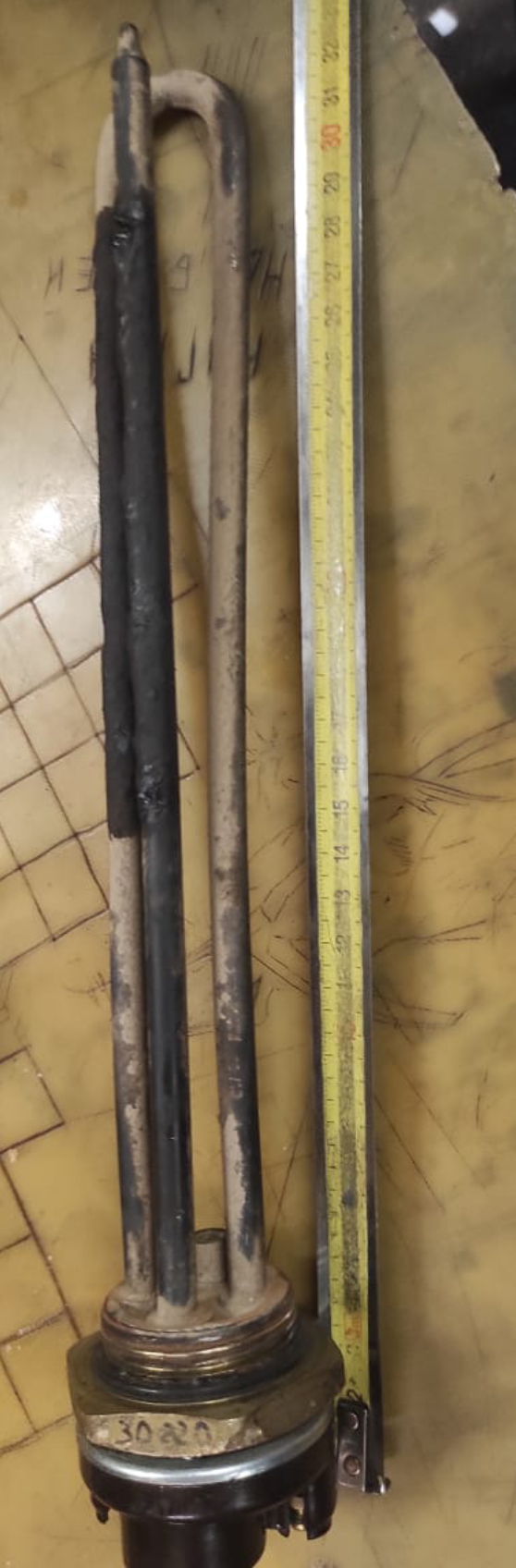

Сверьте со своей старой деталью
- Форма: U-образный с двумя параллельными трубками, соединёнными вверху.
- Крепление: металлический фланец с резьбой в нижней части.
- Выводы: контактные стержни, выходящие из верхней части нагревателя.
- Длина: ориентировочно 300 мм (уточните по вашей детали).
- Диаметр трубок: примерно 10-12 мм.
Что прислать для заказа этой детали
- Фото старого ТЭНа с двух сторон (общий вид и крупно крепление).
- Чёткое фото маркировки на фланце (если сохранилась).
- Длину трубки по прямой и по огибу (от края до края по внешней стороне).
- Расстояние между осями трубок (центр до центра).
- Диаметр резьбы фланца и шаг резьбы (если есть возможность измерить).
- Рабочее напряжение и мощность, которые стояли на старом нагревателе.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг изгиба, мощность и напряжение. Материал оболочки и тип резьбы на фланце подбираем под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в масляные радиаторы электрические. ТЭН находится внутри нижней секции маслонаполненного корпуса. Также нагреватели применяются в накопительных водонагревателях для автомойки и мойки самообслуживания, где устанавливаются внутри бака накопительного водонагревателя или проточного модуля перед аппаратом высокого давления. В составе отдельной CIP-станции нагреватель работает в бойлере нагрева воды, который подключается к танку охлаждения молока только на время мойки.
Вопросы
У меня другое напряжение (например 220 В вместо 380 В). Вы сделаете?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото старой детали для сверки крепления и формы.
Нужна другая длина трубки или другой шаг между трубками. Это возможно?
Да, сделаем. Укажите желаемые размеры и приложите эскиз или фото с замерами.
Мне подходит форма, но фланец с другой резьбой. Вы можете сменить?
Да, сделаем. Сообщите тип резьбы (диаметр и шаг) или пришлите фото фланца с размерами.
Среда агрессивная (кислота, щелочь). Подберёте другой материал оболочки?
Да, сделаем. Уточните состав среды и рабочую температуру, подберём материал по вашему образцу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
