Характеристики
| Модель оборудования | КЭВ 12П3011Е |
|---|---|
| Производитель | Тепломаш |
| Тип нагревателя | Оребрённый ТЭН |
| Назначение | Тепловая завеса |
Где применяется и в каком оборудовании

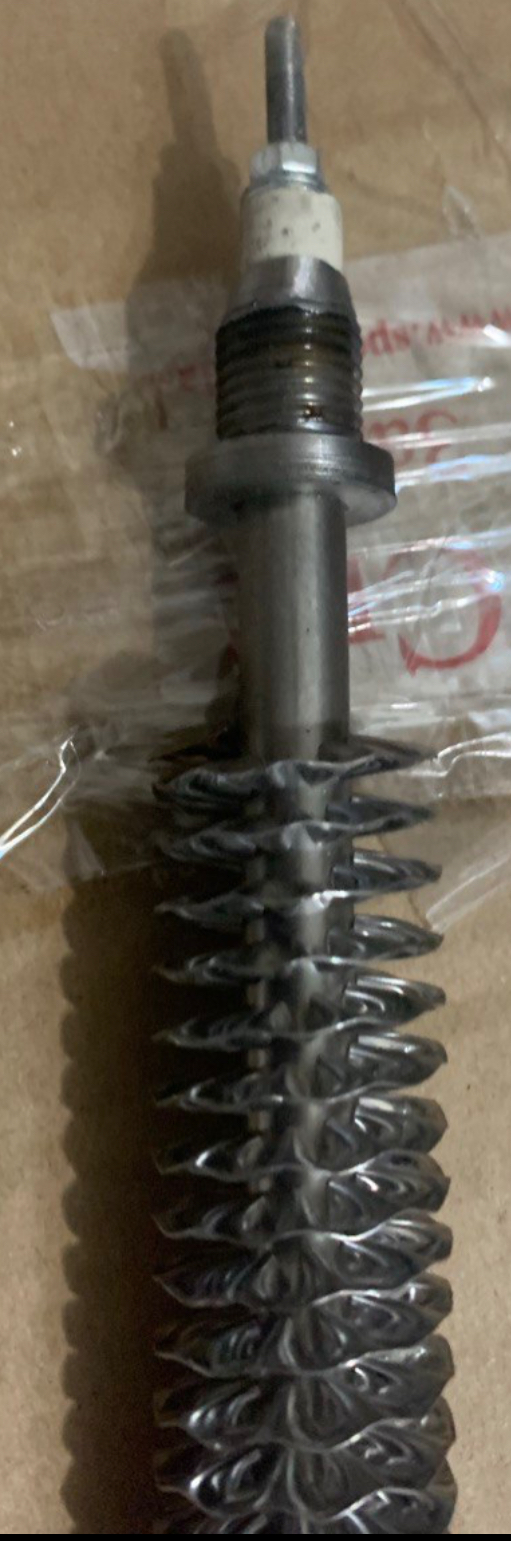

Оребрённый ТЭН (тэн оребренный) используется в тепловых завесах (например, Тепломаш КЭВ 12П3011Е), канальных нагревателях для прямоугольных каналов, тепловых пушках и воздухонагревателях приточной вентиляции. Оборудование работает в непрерывном или периодическом режиме. Важно: запрещено применение во взрывоопасных помещениях и при влажности выше 80%.
В канальных нагревателях ТЭН объединяются в автономные секции, каждая секция включается ступенчато. Для тепловых завес характерен ряд оребрённых нагревателей с двухступенчатой защитой.
Подбор и замена
Для замены ТЭН по маркировке необходимо знать развёрнутую длину, форму (прямой или U-образный), расстояние между выводами, мощность и напряжение. Также важен материал оребрения и тип крепления (штуцер, резьба, фланец).
Если вам нужен тэн для калорифера, учитывайте скорость обдува: для движущегося воздуха свыше 6 м/с применяются ТЭН с кодом О или К по ГОСТ 13268-88. В паспортах ТЭНР указаны допустимые удельные мощности для разных сред.
Особенности эксплуатации и защиты
В тепловых завесах и калориферах применяется двухступенчатая тепловая защита: биметаллическая отсечка на 80°C с авторесетом и аварийная на 130°C с ручным ресетом. Основная причина перегрева ТЭН - недостаточный обдув (отказ вентилятора, запыление).
Минимальная скорость воздуха для ТЭН - 2 м/с, расход воздуха в м³/ч должен обеспечивать эту скорость. Для движущегося воздуха свыше 6 м/с допустима повышенная удельная мощность. При обрыве цепи ТЭН необходима замена.
Проверка старого ТЭН
Перед заказом проверьте старый ТЭН: визуальный осмотр на наличие повреждений, прозвонка мультиметром на обрыв цепи и измерение сопротивления. Сравните с маркировкой. Если сопротивление бесконечно - обрыв, если короткое - пробой. Также проверьте состояние изоляции.
Термоконтакт защиты должен срабатывать при перегреве. Убедитесь, что вентилятор работает и обеспечивает обдув.
Вопросы по замене
При замене ТЭН в тепловой пушке или завесе по маркировке убедитесь, что новый нагреватель соответствует геометрии и электрическим параметрам. Учитывайте, что без обдува вентилятором включать ТЭН запрещено - это приведёт к перегреву.
По заказу изготавливаем ТЭН другой длины или с другим креплением. Для точного подбора используйте данные из раздела «Что прислать для расчёта».
Что прислать для расчёта
Для изготовления замены предоставьте: развёрнутую длину и форму, мощность и напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Желательно прислать фото старого ТЭН с маркировкой или модель оборудования.
По заказу делаем ТЭН другой длины или с другим креплением по чертежу или образцу.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН предназначен для тепловой завесы Тепломаш КЭВ 12П3011Е. Для другого оборудования необходима проверка по маркировке, размерам и параметрам.
Нужен ли обдув вентилятором?
Да, обдув обязателен. Без него ТЭН перегреется и выйдет из строя. Минимальная скорость воздуха - 2 м/с, для движущегося воздуха свыше 6 м/с допустимы повышенные нагрузки.
Можно ли сделать другую длину или крепление?
По заказу изготавливаем ТЭН с другими размерами, формой и креплением по чертежу или образцу.
Как проверить старый ТЭН?
Визуально осмотрите, прозвоните мультиметром на обрыв цепи, измерьте сопротивление. Сравните с маркировкой. Если сопротивление бесконечно - обрыв, требуется замена.
Что прислать для расчёта?
Развёрнутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, фото старого ТЭН с маркировкой или модель оборудования.
Как заменить ТЭН в тепловой пушке или завесе по маркировке?
Отключите питание, демонтируйте старый ТЭН, сверьте маркировку, установите новый, проверьте крепление и подключение. Перед включением проверьте обдув.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
