Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 365 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

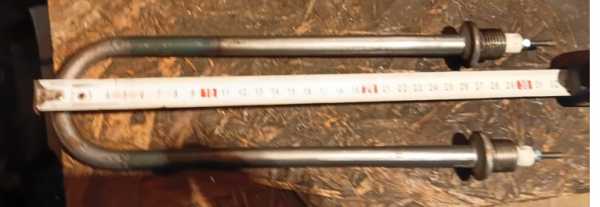

Что скрывает название «ТЭН водяной U-образный 2,0 кВт 365 мм»
Из названия мы знаем три вещи: 2,0 кВт мощности, U-образную форму и длину 365 мм (скорее всего, развёрнутая длина трубки). Чтобы изготовить замену, нужно уточнить ещё 4 - 5 параметров.
- Диаметр оболочки - у производителей встречается от 6,5 до 16 мм, чаще всего 8,5 - 10 мм для воды.
- Материал трубки - для воды может быть медь, латунь, нержавейка или углеродистая сталь. Выбор зависит от pH среды.
- Резьба штуцера - наружная, внутренняя, диаметр и шаг резьбы. В названии не указано.
- Напряжение - по ГОСТ стандартные значения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Для 2 кВт чаще берется 220 В, но не обязательно.
- Длина холодных зон - расстояние от конца трубки до начала активной спирали. Без этого не рассчитать развёртку.
Главный параметр для изготовления - развёрнутая длина 365 мм. Остальное уточняем по старому ТЭН.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма
Для заказа точной копии снимите три группы размеров.
- Развёрнутая длина - выпрямите старый ТЭН (или аккуратно разогните, если это U-образный). Замерьте рулеткой длину трубки от торца до торца. Если трубка лопнула, сложите прямые участки и прибавьте длину дуги изгиба.
- Холодные зоны - измерьте расстояние от каждого конца трубки до места, где начинается нагрев (обычно видно по следам накипи или изменению цвета). Минимальная длина холодной зоны по ГОСТ - от 10 мм для тонких трубок.
- Форма после гибки - для U-образного ТЭН замерьте межосевое расстояние (расстояние между центрами двух параллельных прямых участков) и внутренний радиус изгиба.
Не пытайтесь измерить развёрнутую длину на изогнутом ТЭН «на глаз» - ошибка даст перегрев или низкую мощность.
Главная цифра: активная длина = развёрнутая длина минус две холодные зоны.
Среда и материал оболочки: вода бывает разная
В названии указано «водяной». Это значит, что среда нагрева - вода или слабые растворы (pH от 5 до 9). По ГОСТ для воды с pH 5 - 9 подходят медные или латунные оболочки (код среды X, предельная удельная мощность 9,0 Вт/см²). Для кислой воды (pH 5 - 7) делают ТЭН из нержавеющей жаростойкой стали (код J, мощность 15,0 Вт/см²). Для щелочной (pH 7 - 9) - углеродистая сталь (код P, мощность 15,0 Вт/см²).
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, если вы укажете pH жидкости.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать форму и радиус
U-образный ТЭН гибкой получает форму буквы «П». Чтобы мастер повторил изгиб, нужно указать межосевое расстояние (ширину между прямыми участками) и внутренний радиус гиба. Оба размера снимаются со старого ТЭН штангенциркулем или линейкой.
- Если сохранился старый ТЭН - пришлите его как образец. Это самый точный способ.
- Если образца нет - нарисуйте эскиз от руки с цифрами: общая развёрнутая длина 365 мм, расстояние между осями, радиус, длина холодных зон.
У производителей в каталогах указывают развёрнутую длину и код холодной зоны по ГОСТ (A=40 мм, B=65 мм и т.д.). В вашем случае длина 365 мм нестандартная, поэтому лучше сделать чертёж.
Что прислать
Для заказа замены достаточно прислать один из вариантов:
- Старый ТЭН (даже сломанный) - снимем все размеры по образцу.
- Чертёж или эскиз с размерами: развёрнутая длина 365 мм, диаметр трубки, длина холодных зон, межосевое расстояние, радиус гиба, резьба штуцера.
- Фото старого ТЭН с линейкой рядом - поможем разобраться.
По заказу меняем резьбу штуцера, длину холодных зон, материал оболочки. Главное - чтобы активная длина и мощность 2 кВт соответствовали вашей задаче.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры) - они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, где элемент помещается в небольшую цилиндрическую камеру нагрева внутри корпуса. В стиральных машинах нагреватель закрепляется снизу бака через резиновую манжету, а в посудомоечных машинах встраивается в проточную часть циркуляционной помпы.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу устанавливаем резьбу любого стандарта - наружную, внутреннюю, нужный диаметр и шаг. Укажите это в заявке.
Можно ли нержавейку?
Да, делаем ТЭН из нержавеющей жаростойкой стали для воды с кислой реакцией (pH 5 - 7). Если среда другая, подбираем материал по ГОСТ.
Как измерить развёрнутую длину?
Выпрямите старый ТЭН и замерьте рулеткой от торца до торца. Если трубка сломана, сложите длины всех прямых участков и прибавьте половину длины окружности по радиусу изгиба.
Можно ли поставить в другую среду?
ТЭН, сделанный для воды, нельзя использовать в масле или воздухе - перегреется. Закажите новый ТЭН с материалом оболочки и мощностью под вашу среду.
