Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 20 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Маркировка ТЭН-100А13/1,5Т: длина, нагрузка и среда
В обозначении 100А13/1,5Т: 100 указывает развёрнутую длину 1000 мм, А соответствует контактному стержню 40 мм, 13 обозначает диаметр оболочки, 1,5Т - мощность и код среды. 220 - напряжение, R40 - радиус, Ф2 - исполнение формы, 24х1,5 - обозначение штуцеров.
Активная длина по расчёту - 920 мм. При площади 376 см² удельная нагрузка составляет 3,99 Вт/см². Ток - 6,82 А, сопротивление в рабочем режиме - 32,3 Ом.
Код Т в ГОСТ указывает на спокойный воздух или газы при температуре выше 450 °C. Для этого кода в таблице ГОСТ предельная удельная мощность составляет 5,0 Вт/см².
Что можно изменить, сохранив развёрнутую длину 1000 мм
По заказу меняем напряжение, материал оболочки, исполнение штуцеров и конфигурацию изгиба. Электрические параметры и применение согласуются с требуемой средой.
Одинаковая длина сама по себе не означает одинаковую пригодность для любой среды.
Код Т и материал оболочки: выбор зависит от среды
Для кода Т в таблице ГОСТ рекомендована нержавеющая жаропрочная сталь. Если ТЭН будет работать не в спокойном горячем воздухе или газе, а, например, в жидкости или масле, код среды и рекомендуемый материал оболочки будут другими.
У производителей в каталогах выбор исполнения связывают со средой и допустимой удельной нагрузкой. Материал конкретного изделия уточняйте при заказе.

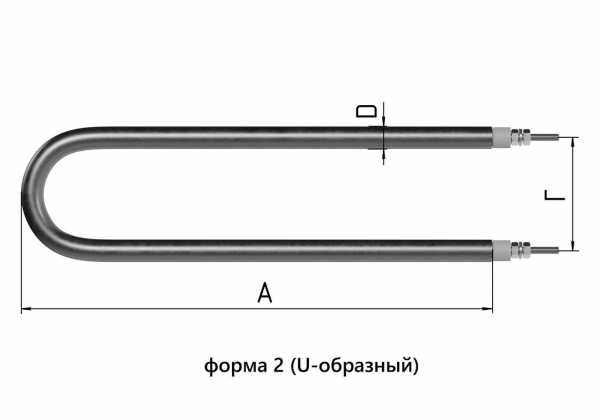

Форма Ф2 и радиус R40: приложите эскиз
Обозначение R40 указывает радиус 40 мм. Чтобы форму можно было однозначно воспроизвести, отметьте на эскизе изгибы, прямые участки и ориентацию ТЭН; укажите, к какой линии относится радиус.
Ф2 обозначает исполнение формы, но для передачи геометрии одной маркировки может быть недостаточно.
Что прислать для согласования
- Среду и условия работы: воздух, газ или жидкость, рабочую температуру.
- Требуемые напряжение и мощность.
- Эскиз с формой изгиба, радиусом, штуцерами 24х1,5 и привязочными размерами.
- Если нужна замена материала оболочки, укажите среду, в которой будет работать ТЭН.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных и проточных водонагревателях, а также в стиральных машинах. В накопительном водонагревателе элемент расположен в баке и крепится через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать оболочку из нержавейки?
Можно запросить такое исполнение. Для кода Т в каталогах ГОСТ рекомендуют нержавеющую жаропрочную сталь; материал согласуется с рабочей средой.
Можно ли на другое напряжение?
Да, по заказу меняем напряжение. Укажите требуемые напряжение и мощность.
Можно ли с другой резьбой штуцера?
Можно запросить другое исполнение штуцеров. Укажите обозначение резьбы и необходимые присоединительные размеры.
Какая длина контактного стержня бывает?
В этой маркировке А соответствует 40 мм. В обозначениях по ГОСТ встречаются длины от 40 до 630 мм, конкретное исполнение согласуют при заказе.
