Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления
Название «ТЭН водяной u-образный 220В 3кВт» даёт четыре точных параметра: среда - вода, напряжение - 220 В, мощность - 3 кВт, форма после гибки - U-образная. Этого достаточно, чтобы понять электрическую часть, но не хватает геометрических данных для производства.
Для запуска в работу потребуются:
- Развёрнутая длина трубки (активная часть + холодные зоны)
- Диаметр оболочки (по общей практике у производителей от 6,5 до 16 мм)
- Длина и расположение холодных зон (например, код по ГОСТ: A=40 мм, B=65 мм и т.д.)
- Тип крепления: резьба штуцера, фланец или без крепежа
Для изготовления по образцу достаточно прислать старый ТЭН или чертёж с размерами.
3 кВт - главный электрический параметр, от которого отталкиваются при расчёте сопротивления спирали.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы получить точный повтор, снимите три группы размеров:
- Развёрнутая длина - выпрямите старый ТЭН (если он согнут), измерьте общую длину трубки от торца до торца. Допуск по ГОСТ 13268-88: до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%. Или измерьте длину по осям частей, если гибка сохранилась.
- Холодные зоны - длина участка от края контактного стержня до начала изгиба (начала активной нагреваемой части). Отметьте, где трубка не греет (обычно 40 - 65 мм по ГОСТ). Конец стержня должен быть не ближе 20 мм от изгиба.

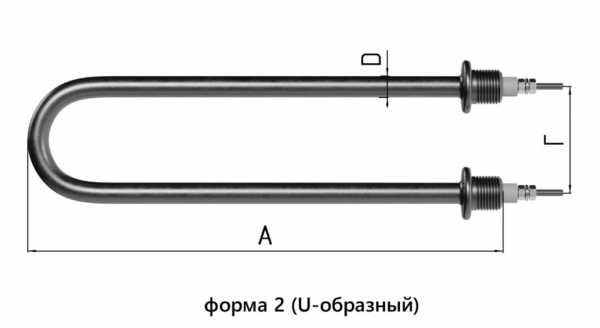

- Форма после гибки - зарисуйте U-образный изгиб: межосевое расстояние параллельных частей (шаг), высоту дуги, радиус гиба. Проверьте, что активная часть (где греет) не заходит на изогнутый участок - это брак.
Длина холодной зоны напрямую влияет на то, как ТЭН крепится в баке - измерьте её с точностью до миллиметра.
Подключение на напряжение 220 В и ток 13,64 А
К сети 220 В этот ТЭН подключается напрямую - между двумя контактами. Ток в цепи составит 13,64 А (расчёт по формуле P/U). Это значение нужно для выбора автомата и сечения проводов: автоматический выключатель на 16 А, сечение жилы - не менее 1,5 мм² по меди (справочно, не из расчёта товара).
Запрещено подключать этот ТЭН на 380 В - спираль перегорит из-за превышения тока. Если нужен для трёхфазной сети, собирайте группу ТЭН по схеме «звезда» (на каждую фазу по 220 В).
Форма контактов - стандартные шпильки под гайку. При монтаже обязательно используйте изоляторы на торцах, чтобы исключить поверхностный разряд (напряжение выше 48 В, изоляторы обязательны по ГОСТ).
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: какое сопротивление ждать
После получения ТЭН измерьте сопротивление между контактами мультиметром в режиме Ом. Должно быть 16,1 Ом - это расчётное сопротивление в рабочем режиме для 220 В и 3 кВт. Отклонение в пределах 5 - 10% допускается из-за температуры.
Что покажет прибор:
- 16,1 Ом ± 1 - 2 Ом - ТЭН исправен
- 0 Ом - замыкание витков спирали (брак)
- «Бесконечность» - обрыв (разрыв спирали)
Также проверьте изоляцию между любым контактом и металлической оболочкой: сопротивление должно быть не менее 0,5 МОм (для холодного ТЭН). При значении ниже этого требуется просушка при 120 - 150 °C в течение 4 - 6 часов.
Главная цифра проверки - 16,1 Ом. Если мультиметр показывает это - по электрике товар соответствует заявленной мощности.
Что прислать для заказа
Для изготовления этого ТЭН (водяной, U-образный, 220 В, 3 кВт) нам нужно одно из трёх:
- Чертёж или эскиз с указанием развёрнутой длины, холодных зон, диаметра оболочки, шага U-образной формы и типа крепления (если есть резьба - её диаметр и шаг)
- Образец старого ТЭН в любой сохранности - мы разберём его по размерам
- Фото с линейкой - сфотографируйте старый нагреватель рядом с миллиметровой линейкой так, чтобы были видны: общая длина, длина холодных зон, расстояние между параллельными частями U-образной формы
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки (сталь, нержавейка, медь) и размеры холодных зон - согласуйте среду и pH воды.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры) - в баке, через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, где элемент расположен в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да. Пришлите сам образец или его фото с линейкой - мы восстановим все размеры по трубке, даже если маркировка стёрта.
Можно ли поставить в другую среду, например в масло или воздух?
Нет, этот ТЭН рассчитан на воду. Для масла или воздуха потребуется другой материал оболочки и иная удельная мощность. Делаем по заказу ТЭН для любой среды - уточните её тип.
Можно ли на другое напряжение, например 380 В?
Нет, этот ТЭН спроектирован под 220 В и 3 кВт. При 380 В ток станет выше 23 А, и спираль перегорит. Для 380 В закажите ТЭН с другим сопротивлением или соберите три таких в «звезду».
Можно ли другую резьбу штуцера?
Да. По заказу меняем резьбу (например, G1/2, G3/4, M20 и любую другую), если это указано в чертеже или образце.
