Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка параметров со старой деталью
- Диаметр и длина трубки ТЭН
- Форма: прямая, с загибом или спираль
- Мощность и напряжение на шильдике
- Тип вывода и разъёма для подключения
- Материал трубки - сталь, медь, нержавейка
Что прислать для порошковой камеры
- Фотографию старого нагревателя спереди, сбоку и сзади
- Размеры: длина, диаметр трубки, расстояние между загибами
- Температуру воздуха в камере и требуемую производительность по нагреву
- Как крепится - на теплоблоке, в стенке или на подвесе
- Мощность и напряжение из документов или шильдика
Изменения для вашей камеры
По образцу переделываем длину и форму под размер камеры. Меняем мощность для достижения нужной температуры воздуха. Подбираем материал трубки - нержавейка стойче к абразивной пыли порошка и перепадам температур.
Где применяют такие нагреватели

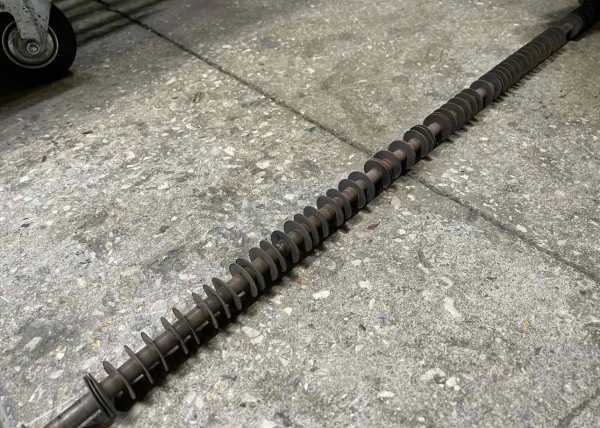

Трубчатые ТЭН встроены в камеры полимеризации порошковой окраски, где нагреватель находится либо в отдельном тепловом блоке, прикреплённом к камере снаружи, либо монтирован прямо в боковых стенках с теплоотражающими экранами для равномерного прогрева воздуха.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Какой материал выбрать для абразивной среды порошка?
Для порошка нержавейка лучше держит - менее подвержена коррозии. Уточните, какой порошок в камере.
Нужна ли более высокая мощность?
Да, увеличиваем мощность для быстрого прогрева. Пришлите требуемую температуру воздуха в градусах.
Можно ли переделать форму под мою камеру?
Да, по чертежу или фото камеры переделаем длину и форму загиба. Пришлите размеры.
Какое напряжение нужно?
Делаем под 220В или 380В - уточните, какое напряжение в производстве.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
